Csatlakozás: hagyományos sorkapocs

Kimenet: váltókontaktus

Kapcsolható jel jellemzője: max. 4A, 24V AC/DC

Hőmérséklet mérési és beállítási tartomány:

-10...15°C [15...60°F]

Alapbeállítás: 5°C [41°F]

Mérés pontossága: ±0.5°C [±0.9°F]

Működés feltétele a környezetre nézve:

páratartalom max. 95% r.H., lecsapódásmentesen

hőmérséklet -35...70°C [-30...160°F]

Kapillárcső anyaga: réz

Védettség: IP65

Tömeg: 410/460g (kapillárcső hossza szerint)

Tartozék: szerelőkészlet

Angol nyelvű adatlap

Beépítési útmutató

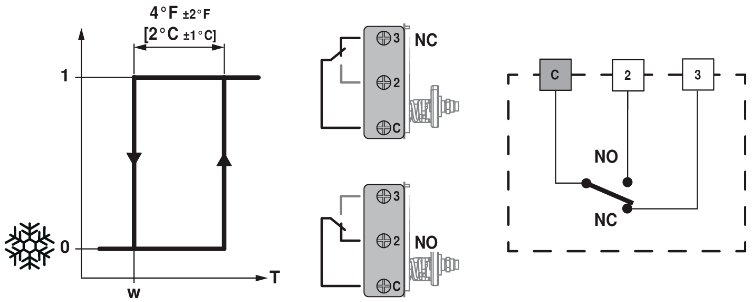

Kapcsolás:

Amennyiben a kapillárcső bármely 150 mm-es szakasza (3 m-es kapillárcső esetében) ill. bármely 300 mm-es szakasza (6 m-es kapillárcső esetében) az alapjel / setpoint hőmérséklete alá esik.

Nyugtázási módok:

(1) Auto reset

Amikor a hőmérséklet a beállított alapjel / setpoint fölé emelkedik, a kapcsoló magától visszaáll eredeti helyzetébe. ("nyitott állapot" = OK). Amennyiben a mérőeszköz (fagyvédelmi termosztát és kapillárcső) tönkremegy (pl. a tágulási folyadék szivárog), a termosztát "fagy állapotot" vesz fel.

(2) Manuális nyugtázás

Amikor a hőmérséklet a beállított alapjel / setpoint alá esik, csak manuálisan kerülhet vissza alapállapotba, amennyiben a hőmérséklet az alapjel / setpoint fölé emelkedett. Amennyiben a mérőeszköz (fagyvédelmi termosztát és kapillárcső) tönkremegy (pl. a tágulási folyadék szivárog), a termosztát "fagy állapotot" vesz fel ebben az esetben is.

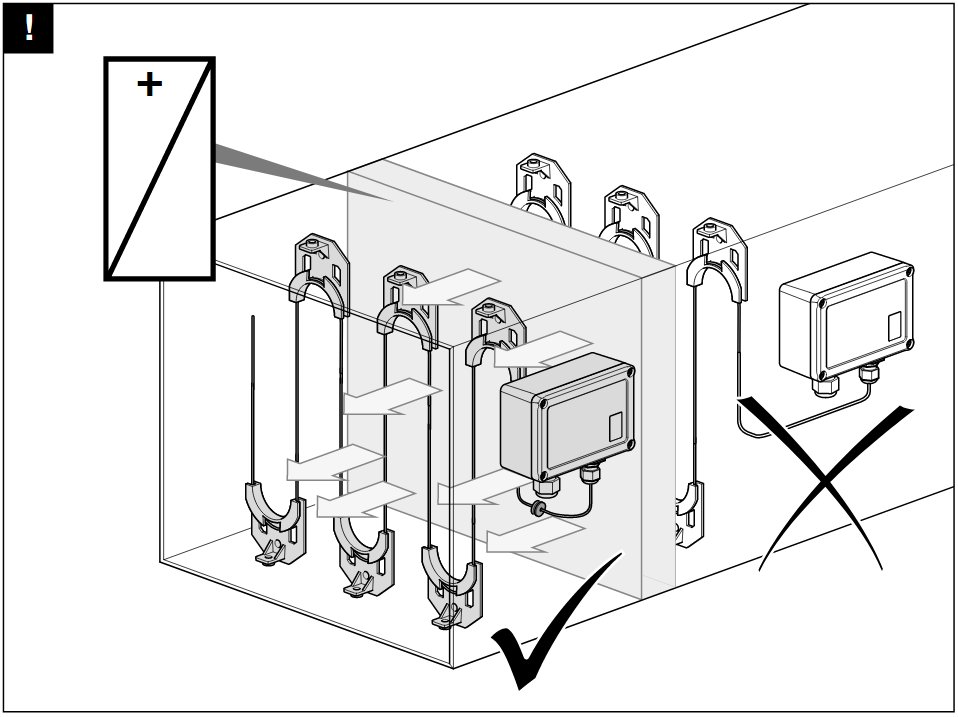

A termosztát elhelyezésénél figyelembe kell venni a következőket:

• A termosztát a fűtési regiszter után legyen
• A kapillárcső a fentiek szerint fedje le a légcsatorna keresztmetszetét
• A kapillárcső vége fölfelé álljon

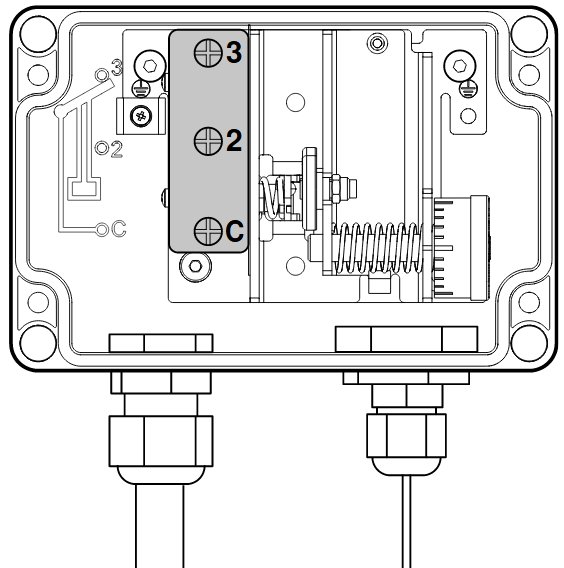

Bekötési segédlet:

(Amennyiben a kapillárcső szivárog, a kapcsoló "fagy állapotba" kerül.)

Méretek:
