BELIMO 22DTH-11M főbb tulajdonságai
Szonda hossza: 140 mm, Ø19.5 mm
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Tápfeszültség:
DC 15...24 V, ±10%, 0.4 W
AC 24 V, , ±10%, 0.8 VA
Szenzor: multirange - 4 kiválasztható mérési tartomány
Kimeneti jel: hőmérékletre és páratartalomra is DC 0...5 V vagy DC 0...10 V jumperrel választható, min. 10 kΩ terhelés
Mért értékek:
Hőmérséklet
Relatív páratartalom
Harmatpont
Entalpia
Abszolút páratartalom
Relatív páratartalom mérési tartomány: 0...100% r.H. kicsapódás nélkül
Hőmérséklet mérési tartomány: kiválasztható mérési tartomány
| Beállítás |
Tartomány [°C] |
Tartomány [°F] |
Gyári beállítás |
| S0 |
-40...60°C |
-40...160°F |
|
| S1 |
0...50°C |
40...140°F |
|
| S2 |
-15...35°C |
0...100°F |
|
| S3 |
-20...80°C |
0...200°F |
S3 gyárilag |
Abszolút páratartalom mérési tartomány: távadóban állítható
0...50 g/m³ (gyári beállítás)
0...80 g/m³
Entalpia mérési tartomány: 0...85 kJ/kg
Harmatpont mérési tartomány: távadóban állítható
0...50°C (gyári beállítás)
-20...80°C
Páratartlom mérési pontosság: ±2% 10...90% r.H. tartományban 21°C-on
Hőmérséklet mérési pontosság: ±0.5°C 25°C-on [±0.9°F 77°F-en]
Védettség: IP65
Tömeg: 140g

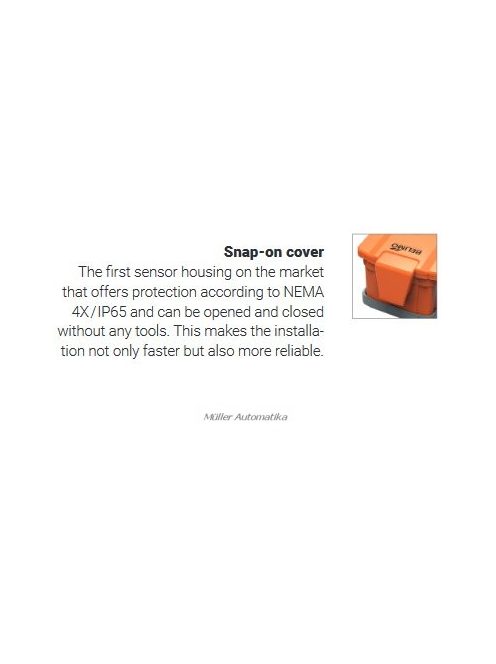

UV álló burkolat
Angol nyelvű adatlap
Beépítési útmutató

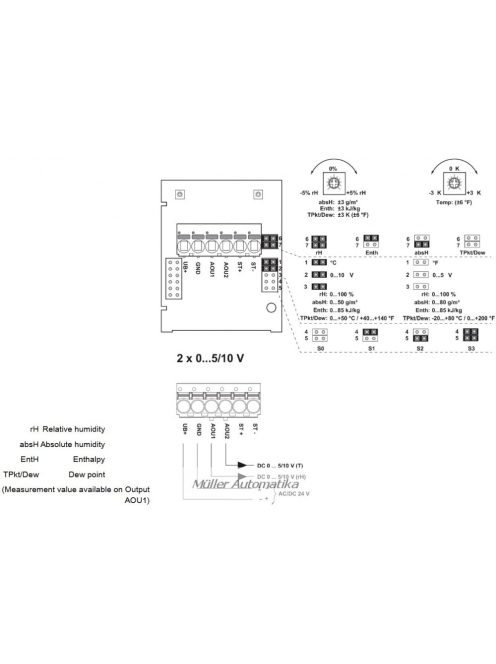

Bekötési segédlet:
Méretek:
