Modbus RIO modul

Remote Input Output

A PLC limitált számú IO vonallal rendelkezik, amennyiben ez nem elég, akkor két lehetőség van a bővítésre:

            (1) a PLC saját gyártója kínál külön megvásárolható funkció/IO kártáyákat

            (2) RIO modulok bevezetése

(1) A PLC gyártók által kínált funkció kártyák kényelmes megoldást jelentenek, de jellemzően drágák, így az adatpont bővítés fajlagos költsége magas, valamint ezek is helyi IO pontot jelentenek.

(2) A RIO modulok a programozható vezérlők kiegészítésére szolgáló egységek, de ennél sokkal több mozgástérrel rendelkeznek. Jellemzően nagy számú IO vonal és/vagy távoli IO egységek esetén indokolt a RIO modul alkalmazása. Különösen nagy segítséget jelenthet, amennyiben a PLC bármilyen okból nem helyezhető el a terepi eszközök vagy a terepi eszközök egy jól elkülöníthető csoportjának közelébe, így a kábelutak lerövidítésében is költségtakarékos megoldást nyújt. A PLC-hez általában Ethernet hálózaton vagy buszon csatlakozik. Egy PLC-hez több RIO csoport is csatlakoztatható.

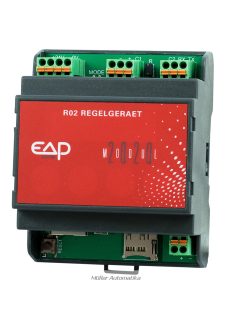

EAP MODUL2020

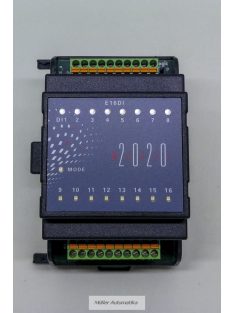

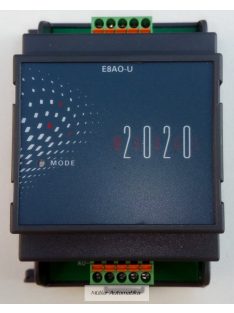

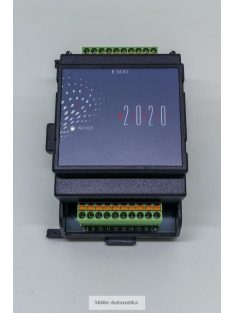

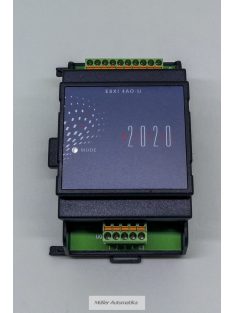

A MODUL2020 RIO sorozat egy logikusan felépített bővítési lehetőséget kínál: egy alapmodulra mindenképpen szükség van, mivel csak ezen keresztül lehetséges elérni a tetszőleges számú*, típusú és sorrendű bővítőmodult az egyszerűen és átláthatóan felépített címzési rendszerrel, mely megtalálható a modulokhoz tartozó bevezető segédletben. (* korlátot jelent az összesített áramfelvétel)

Fajlagos költségcsökkentés: amennyiben alapmodul mellett több bővítőmodulra is szükségünk van, a bővítőmodulok alacsony árának köszönhetően rendkívűl költséghatékony megoldást jelent a MODUL2020 rendszer.

Az alapmodul (EAP MODUL2020 5701 B02) funkciói:

• csatlakozik a hálózatra,
• 2 db RJ45 csatlakozóval rendelkezik, egyben switch is
• saját weblapon keresztül böngészőben konfigurálható (hálózati beállítások, modbus protokoll és port, bővítőmodulok IO pontjainak beállítása)
• a beállított IP címen, a 230-as modbus állomáson közvetlen hozzáférést biztosít az egyes IO pontokhoz a PLC számára
• önmaga is rendelkezik IO pontokkal (8 db DI), így adott esetben az alapmodul egyedül is elegendő megoldás
• a beállított IP címen gateway szerepet is ellát az RS485 portjára csatlakoztatott modbus egységek tekintetében (a 230-as állomás cím itt már nem használható)

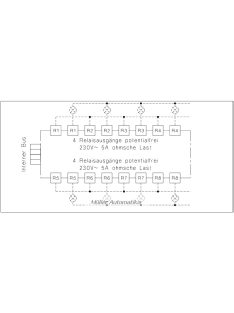

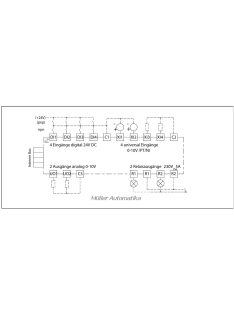

Az egy fejegységhez csatlakozó bővítőmodulok maximális száma függ:

• 1000 mA összes áramfelvétel, mely a bővítőegységek adatlapja alapján kiszámítható (függ az IO pontok típusától és beállításától, mivel más áramfelvételt jelent egy analóg és egy digit IO pont, ill. más áramfelvételt jelent egy negatív és egy pozitív logikára beállított digit bemenet), de átlagosan 10-15 bővítőmodul is csatlakozhat egy alapmodulhoz, ami akár 150 db npn DI csatornát vagy akár 240 db pnp DI csatornát is jelenthet!

Egy rendszerben több RIO modul csoport is alkalmazható újabb alapmodulok bevezetésével, amennyiben:

• elértük az egy alapmodulra csatlakoztatható bővítőmodulok maximális számát, vagy
• terepi eszközeink helyileg több, egymástól és a PLC-től is távol lévő csoportra bonthatóak.

Több alapmodul alkalmazása esetén mindegyik külön-külön IP-címen érhető el, amin belül az IO pontokat mindig a 230-as állomáson kell keresni.
