Az eszköz modbus címe dip-kapcsolók segítségével (dip 1..6) 0 és 63 között állíthatók:
100000= slave 1
010000= slave 2
101001= slave 37
111111= slave 63
Az adatformátum beállítás dip 7-8
00 modbus no parity
10 modbus odd
01 modbus even
11 S-bus data
Baudrate beállítás dip 9-10
00 baudrate 4800
10 baudrate 9600
01 baudrate 19200
11 baudrate 38400

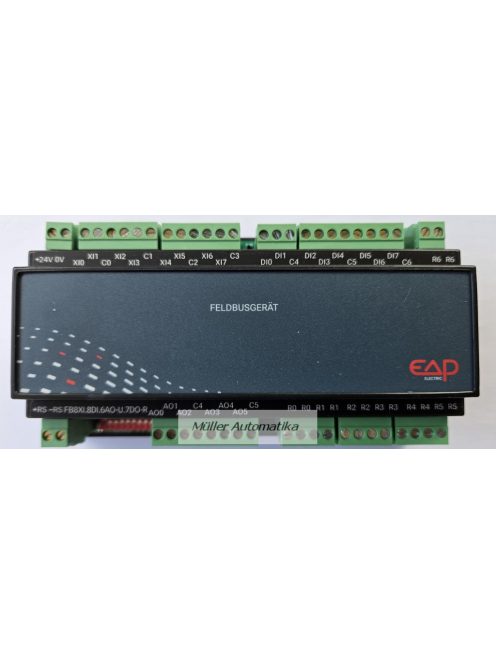

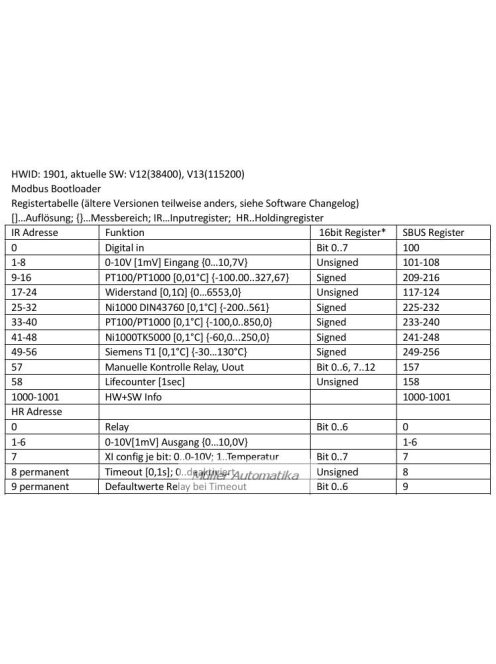

IR-address
DI Input regiszter 0 (bit 0..7) Sbus:100
AI
0-10V [1mV] Eingang {0…10,7V} 1-8 Unsigned Sbus 101-108
PT100/PT1000 [0,01°C] {-100.00..327,67} IR 9-16 Signed Sbus 209-216
Ellenállás [0,1Ω] {0…6553,0} IR 17-24 Unsigned Sbus 117-124
Ni1000 DIN43760 [0,1°C] {-200..561} IR 25-32 Signed Sbus 225-232
PT100/PT1000 [0,1°C] {-100,0..850,0} IR 33-40 Signed Sbus 233-240
Ni1000TK5000 [0,1°C] {-60,0...250,0} IR 41-48 Signed 241-248
Siemens T1 [0,1°C] {-30…130°C} IR 49-56 Signed Sbus 249-256
Manuelle Kontrolle Relay, Uout IR 57 Bit 0..6, 7..12 Sbus 157
Lifecounter [1sec] IR 58 Unsigned Sbus 158
HW+SW Info IR 1000-1001 Sbus 1000-1001
HR Adresse
Relay HR0 Bit 0..6 Sbus 0
0-10V[1mV] Ausgang {0…10,0V} HR 1-6 Sbus 1-6
XI kinfigurálás: 0=0-10V; 1=Temperatur HR 7 (Bit 0..7) Sbus 7
permanent Timeout [0,1s]; 0..deaktiviert HR 8 Unsigned Sbus 8
permanent Defaultwerte Relay bei Timeout HR9 Bit 0..6 Sbus 9
Műszaki adatok
tápfeszültség: 24V DC ±20%
áramfelvétel: 0,6W…2,5W
typ Stromaufnahme ohne Handebene: 24mA+aktive DI*6mA +
aktive Relais*4mA = 100mA
XI als 0-10V Eingang: Eingangswiderstand 50 kΩ
Busprotokoll: RS485, Modbus®-RTU / S-Bus
Digitális bemenet: 24V DC, 5mA
Relaiskontakt: 5A 250V AC, 5A 30V DC
Környezeti hőmérséklet: -10...+50°C
Környezeti páratartalom: < 95 % rF, kondenzáció nélkül
Csatlakozás: sorkapocs 2,5mm²
Tokozat: 45 mm moduláris rendszer 9 TE: BxHxT 158x90x58mm
Beépítés: TS35 DIN-sín
Védettség: IP20,
Túlfeszültségvédelem 15kV 400W, ESD
CE Konformität
