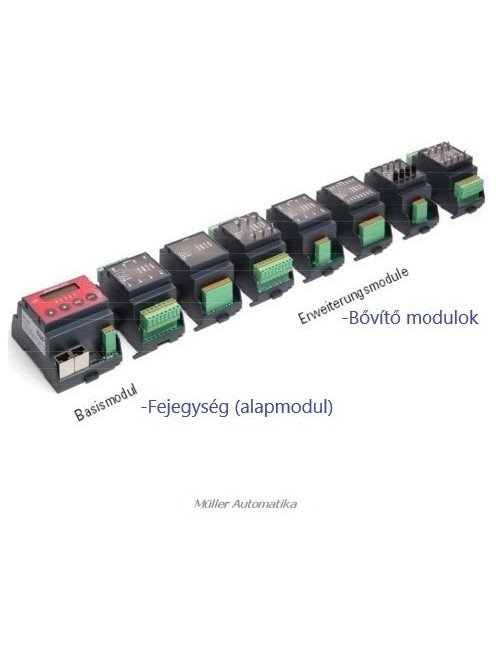

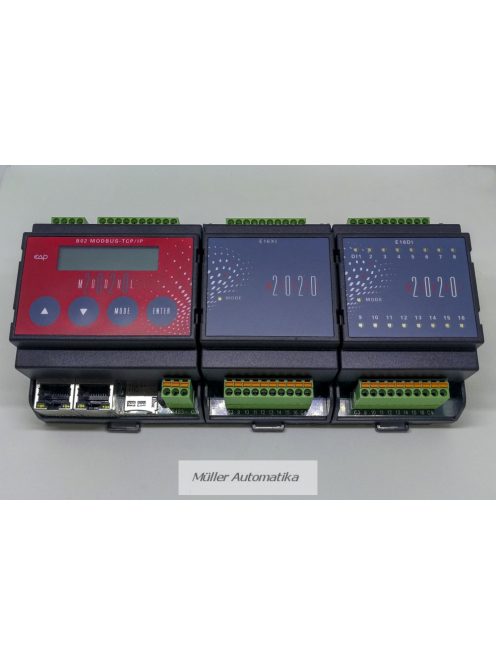

EAP MODUL2020 5720 E16N-PTC főbb tulajdonságai
Az I/O egységek regiszterkiosztása nagyon egyszerű, a címek a modulhely szerint százasával vannak elshiftelve, azaz az első modul címei 100-zal, a második modul esetében 200-zal és így tovább az ötödik modulhely 500-as tartományba esik-
- Digitális bemenet esetén az adatok kiolvasása Input regiszter (4) a xx2-es címen lehetséges. A fentiek figyelembe vételével, mennyiben a modul az első helyen van, a regiszter címe a 102, a második modulhelyen 202.
- Digitális kimenet esetén, Hold regiszter xx0 azaz 100, 200, 300...stb címeket kell írni
- Analóg bemenet Input regiszter(4) az xx4-es címtől olvashatók
- Analóg kimenetek Hold regiszter xx1, azaz 101,201,301,....601 címen írható
Magyar nyelvű bevezető a MODUL2020 használatához
Teljes német nyelvű leírás
Segédlet az egy alapmodulra csatlakoztatható maximális bővítőmodulok számának számításához (1000mA össz. áramfelvétel):
