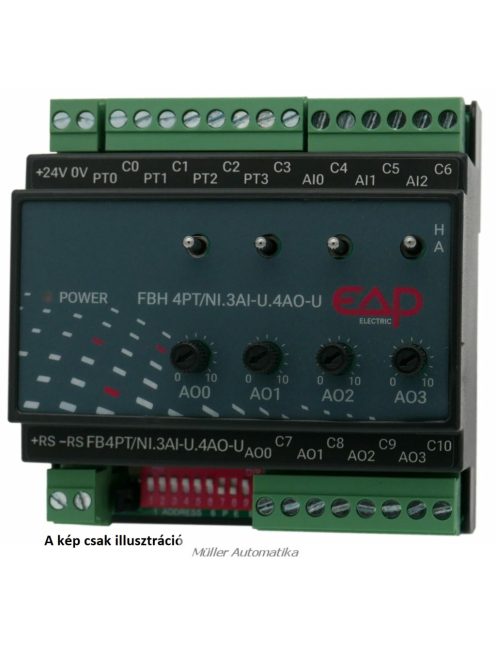

7741 FB10PT/NI.6AO-U.M.S 10xPt/Ni, 6xAO (0..10V) 24VDC, modbus rtu, Saia S-bus,

Az eszköz modbus címe dip-kapcsolók segítségével (dip 1..6) 0 és 63 között állíthatók:

100000= slave 1
010000= slave 2
101001= slave 37
111111= slave 63

Az adatformátum beállítás dip 7-8
00 modbus no parity

10 modbus odd
01 modbus even
11 S-bus data

Baudrate beállítás dip 9-10
00 baudrate 4800
10 baudrate 9600
01 baudrate 19200
11 baudrate 38400

Műszaki adatok
Tápfeszültség: 24V DC ±20%
áramfelvétel: 20mA+bemenetek kimenetek számának megfelelően
max. Stromaufnahme: siehe Tabelle
Busprotokoll: RS485, Modbus®-RTU / S-Bus
Digitális kimenet: Relé 230V/5A (0,5A cos phi 0,5)

Környezeti hőmérséklet: -10...+50°C
Környezeti páratartalom: < 95 % rF, kondenzáció nélkül
Csatlakozás: sorkapocs 2,5mm²

Beépítés: TS35 DIN-sín
Védettség: IP20,

Tűlfeszültségvédelem  15kV 400W, ESD
CE Konformität

Address és baudrate (max 38.400 Baud) dip-kapcsolójkkal állítható
