Az eszköz modbus címe dip-kapcsolók segítségével (dip 1..6) 0 és 63 között állíthatók:
100000= slave 1
010000= slave 2
101001= slave 37
111111= slave 63
Az adatformátum beállítás dip 7-8
00 modbus no parity
10 modbus odd
01 modbus even
11 S-bus data
Baudrate beállítás dip 9-10
00 baudrate 4800
10 baudrate 9600
01 baudrate 19200
11 baudrate 38400
IR Address
0 Digital in IR 0 (Bit 0..3) Sbus 100
Manuelle Kontrolle Uout IR 1 Bit 0..3 Sbus 101
HW+SW Info IR 1000-1001 Sbus 1000-1001
HR Address
0-10V [1mV] Ausgang {0…10,0V} HR 0-3 Sbus 0-3
permanent Timeout [0,1s]; HR 4 (0..deaktiviert) Unsigned Sbus 4
permanent Defaultwerte Uout bei Timeout HR 5-8 Sbus 5-8

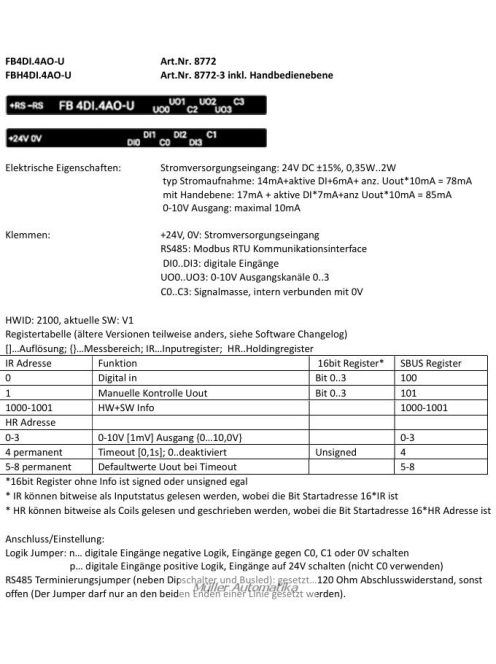

Tápfeszültség: 24V DC ±15%, 0,35W..2W
áramfelvétel: 14mA+aktive DI+6mA+ anz. Uout*10mA = 78mA
mit Handebene: 17mA + aktive DI*7mA+anz Uout*10mA = 85mA
0-10V Ausgang: maximal 10mA
Csatlakozók:
+24V, 0V: tápfeszültésg
RS485: Modbus RTU /S-bus (Saia)
DI0..DI3: digitális bemenetek
UO0..UO3: 0-10V Analóg kimenetek 0..3
C0..C3: GND (összekötve a 0V ponttal)
Környezeti hőmérséklet: -10...+50°C
Környezeti páratartalom: < 95 % rF, kondenzáció nélkül
Csatlakozás: sorkapocs 2,5mm²
Tokozat: 45mm moduláris rendszer BxHxT 88x90x58 mm,
Beépítés: TS35 DIN-sín
Védettség: IP20,
Tűlfeszültségvédelem 15kV 400W, ESD
CE Konformität
Address és baudrate (max 38.400 Baud) dip-kapcsolójkkal állítható
