BELIMO 01ATS-1050B főbb tulajdonságai
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Kimenet: váltókontaktus
Kimeneti jel a kontaktusok szerint:
AC 230 V 16 (2.5) A @ Kapcsoló állás 1-2
AC 230 V 2 (0.4) A @ Kapcsoló állás 1-4
Megbízható kapcsolás feltétele:
a kapcsolási áram legyen min. 100 mA @ AC 24 V
Hőmérséklet mérési és beállítási tartomány:
-10...15°C [15...60°F]
Alapbeállítás: 5°C [41°F]
Fagyvédelem ki-be kapcsolás hiszterézis tartomány: 1.5 K (±1 K tolerancia)
Alapjel beállítás pontossága: ±2 K
Működés feltétele a környezetre nézve:
páratartalom max. 95% r.H., lecsapódásmentesen
hőmérséklet -20...80°C [-5...175°F]
a környezeti hőmérséklet haladja meg a kapcsolási pontot (alapjelet / setpoint) +2K-nel
Kapillárcső anyaga: réz
Védettség: IP65
Tömeg:
01ATS-10xXC 360g
01ATS-10x0B 260g
Tartozék: szerelőkészlet
Angol nyelvű adatlap
Beépítési útmutató

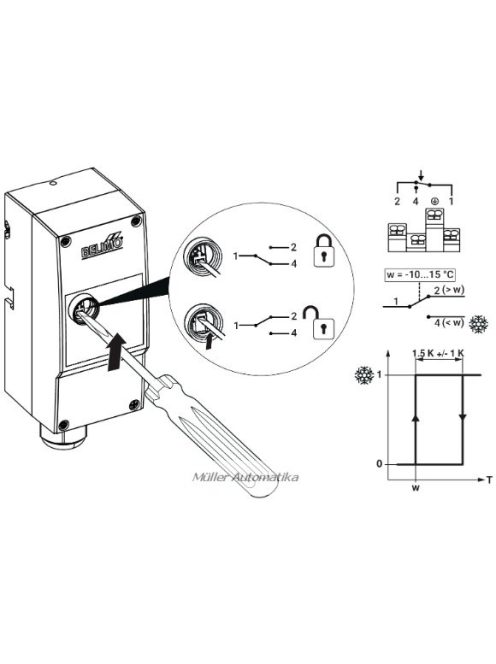

Kapcsolás:
Amennyiben a kapillárcső bármely 150 mm-es szakasza (3 m-es kapillárcső esetében) ill. bármely 300 mm-es szakasza (6 m-es kapillárcső esetében) az alapjel / setpoint hőmérséklete alá esik, úgy az 1-2-es kontaktusok között szakadás, az 1-4 kontaktusok között rövidzár lép fel ("zárt állapot").
Nyugtázási módok:
(1) Auto reset
Amikor a hőmérséklet a beállított alapjel / setpoint fölé emelkedik, a kapcsoló magától visszaáll eredeti helyzetébe ("nyitott állapot" = OK). Amennyiben a mérőeszköz (fagyvédelmi termosztát és kapillárcső) tönkremegy (pl. a tágulási folyadék szivárog), a rekeszben csökken a nyomás és stabilan 1-2 nyitott, 1-4 kontaktus zárt állapotban marad ("zárt állapot" = "fagy állapot").
(2) Manuális nyugtázás
Amikor a hőmérséklet a beállított alapjel / setpoint alá esik, a kapcsoló 1-2 nyitott 1-4 zárt állapotban marad ("zárt állapot"). Csak manuálisan kerülhet vissza "nyitott állapotba", amennyiben a hőmérséklet az alapjel / setpoint fölé emelkedett. Amennyiben a mérőeszköz (fagyvédelmi termosztát és kapillárcső) tönkremegy (pl. a tágulási folyadék szivárog), a rekeszben csökken a nyomás és állandóan 1-2 nyitott, 1-4 kontaktus állandóan zárt állapotban marad, tehát "zárt állapotban" marad itt is.
A termosztát elhelyezésénél figyelembe kell venni a következőket:
- A termosztát a fűtési regiszter után legyen
- A kapillárcső a fentiek szerint fedje le a légcsatorna keresztmetszetét
- A kapillárcső vége fölfelé álljon
Bekötési segédlet:
(Amennyiben a kapillárcső szivárog, a kapcsoló "zárt állapotba" / "fagy állapotba" kerül (1-2 nyitott, 1-4 zárt).
Méretek:
