BELIMO 01HT-101CA főbb tulajdonságai
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Kimenet: váltókontaktus
Kimeneti jel a kontaktusok szerint:
AC 230 V 16 (2.5) A @ Kapcsoló állás 1-2
AC 230 V 6.3 (2.5) A @ Kapcsoló állás 1-4
Megbízható kapcsolás feltétele:
a kapcsolási áram legyen min. 100 mA @ AC 24 V
Hőmérséklet mérési és beállítási tartomány:
30...90°C
Kapcsolási hiszterézis: tipikus 4.2 K
Mérés pontossága:
±1.8 K (a mérési tartomány fölső harmadában)
±3.6 K (a mérési tartomány legalján)
Működés feltétele a környezetre nézve:
páratartalom max. 95% r.H., lecsapódásmentesen
hőmérséklet 0...80°C
folyadékok esetében max. 115°C
Kapillárcső anyaga: réz
Védettség: IP54
Tömeg: 120g
Tartozék: szorítóbilincs 15...100 mm
Angol nyelvű adatlap
Beépítési útmutató
Kapcsolás:
Amennyiben a kapillárcső szenzorának a hőmérséklete az alapjelet / setpointot meghaladja, úgy az áramkör megszakad ill. záródik. Visszahűlve az áramkör eredeti állapotba kerül. (=Auto reset / automatikus nyugtázás)
A felhasználási lehetőségek:
A: Csőre szerelve (a bilincs tartozék)
B: Thermowell hüvely segítségével (külön megvehető ver.1, ver.2)
C: Falra szerelve, a szonda konzollal rögzítve
D: Falra szerelve, merülőhüvellyel (Thermowell hüvely, mint "B" esetben)
Bekötési segédlet:

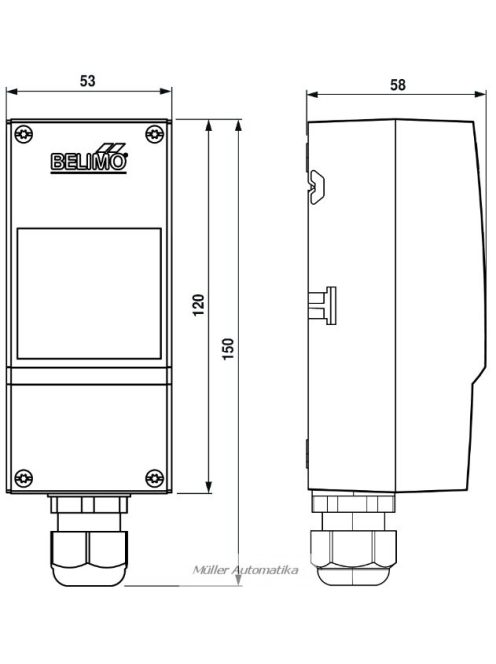

Méretek:
