BELIMO 20DTS-1P5 főbb tulajdonságai
Tápfeszültség: AC 24 V (AC 19.2...26.4 V)
Fogyasztás AC: 6.6 VA
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Fagyvédelmi kimenet: váltókontaktus
Kapcsolási áram:
max. 6(2) A @ AC 230 V / 6A @ DC 24 V
Megbízható kapcsolás feltétele:
a kapcsolási áram legyen min. 100 mA @ AC 12 V
Analóg bemenet:
0...10 V (max. 1 mA)
Egyéb kimeneti jelek:
Hőmérséklet szenzor: 0...10 V (≙ 0...15°C)
Szelepnyitás: 0...10 V (max. 1 mA)
Kijelző: 2-szegmenses LED
Hőmérséklet mérési tartomány:
0...15°C [32...59°F]
Alapbeállítás: 5°C [41°F]
Hőmérséklet beállítási tartomány:
1...10°C
Fagyvédelem ki-be kapcsolási hiszterézis tartomány: ~2 K
Működés feltétele a környezetre nézve:
páratartalom max. 85% r.H., lecsapódásmentesen
hőmérséklet -15...55°C [-5...130°F]
Kapillárcső anyaga: réz
Védettség: IP42
Tartozék: szerelőkészlet
Angol nyelvű adatlap
Beépítési útmutató
Szelepnyitás kimenet:
A légkezelő rendszerek indítási nehézségeinek elkerülésére a szelepet folyamatosan 100%-ra nyitja, mielőtt fagyvédelemre lekapcsolna, így elkerülhető az indítási ki-be kapcsolási probléma.
Előfűtött rekesszel (az egység dobozán belül) biztosítja, hogy a leghidegebb pont csak is a kapillárcsőben alakulhasson ki.
Kapcsolási karakterisztika a szelepnyitás kimenet mellett:
Megfigyelhető, hogy ahogy esik a hőmérséklet úgy nyitja a szelepet (AOU2) 0->100%-ra, azaz 0->10V-ra, és csak ez után jön be a fagyvédelemi kapcsolás.
Üzemmódok:
(1) Auto reset: fagyvédelmi kapcsolás után, amennyiben alapjel fölé emelkedik a hőmérséklet, a relé-kontaktus újra normál helyzetbe kerül.
(2) Manuális nyugtázás: a relé-kontaktus normál helyzetbe csak akkor kerül vissza, ha
- a beépített Reset gombot megnyomják, vagy
- elveszik a tápfeszültséget az egységtől (külső reset)
(3) Teszt mód: a relé-kontaktus fagy helyzetbe kerül, a szelepnyitás kimenet nem él ebben a módban. A teszt mód a kapcsolás lepróbálására szolgál, lehűtve a kapillárcsövet a megadott alapjelen a kapcsolás megtörténik és kigyullad a visszajelző LED. (a teszt üzemmód további részleteit lásd az adatlapban)

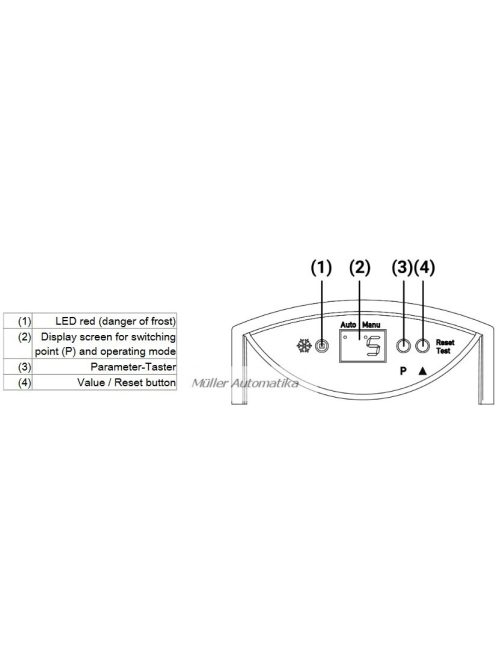

A kezelőfelület felépítése:
(1) Fagyveszély jelző LED
(2) a 2-szegmenses kijelző, ahol az alapjel és az üzemmód állítható
(3) paraméter gomb
(4) érték / reset gomb
Auto reset és manuális nyugtázás mód jelzése:
Bekötési segédlet:
(Amennyiben a kapillárcső szivárog, a kapcsoló "zárt állapotba" / "fagy állapotba" kerül (S1-S2 nyitott, S2-S3 zárt).
Méretek:
