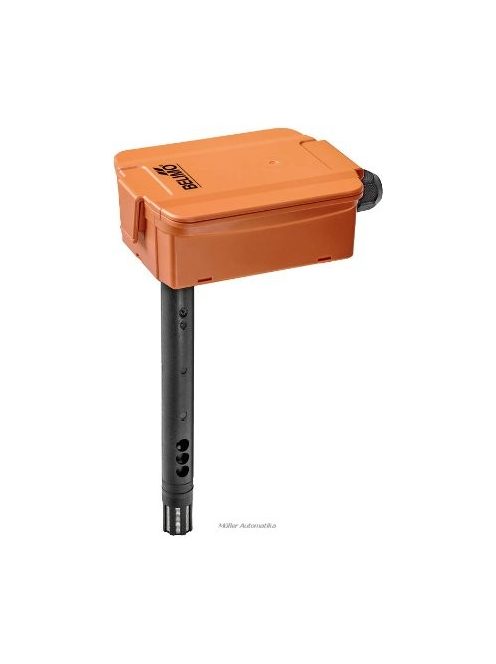

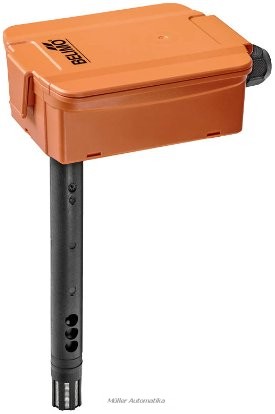

BELIMO 22DC-11 főbb tulajdonságai
Műszaki adatok:
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültségtartomány AC 19...29 V / DC 15...35 V
AC áramfogyasztás 4.3 VA
DC áramfogyasztás 2.3 W
Elektromos csatlakozás Kivehető rugós sorkapocs blokk max. 2.5 mm²
Kábel bevezetés Tömbszelence kábelvédővel ø6...8 mm
Működési adatok:
Alkalmazás Levegő
Feszültség kimenet 1 x 0...5 V, 0...10 V, min. ellenállás 10 kΩ
Aktív kimenő jel megjegyzés Kimenet 0...5/10 V állítható jumperrel
Mérési adatok:
Mért értékek CO₂
CO₂ specifikáció:
Érzékelőelem technológia NDIR (nem diszperzív infravörös) kétcsatornás
Mérési tartomány 0...2000 ppm
Pontosság ±(50 ppm + a mérési érték 3%-a)
Hosszú távú stabilitás ±50 ppm p.a.
τ (63%) időállandó a légcsatornában Jellemző: 33 mp 1 m/mp esetén
Biztonsági adatok IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség(SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP65
NEMA/UL védelmi szint NEMA 4X
Burkolat UL 4X-es burkolattípus
EU Megfelelőség CE jelölés
IEC/EN tanúsítvány IEC/EN 60730-1
Minőségszabvány ISO 9001
UL Approval cULus az UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 szerint
Művelet típusa 1. típus
Tápellátás névleges impulzus-feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Magyar nyelvű adatlap
Beépítési útmutató
Az NDIR technológiáról röviden:
Az NDIR (~Nem Diszpergáló Infravörös) az egyik legáltalánosabb módszer a CO2 mérésére.
Az infravörös fényforrás fényhullámokat bocsát egy gázzal (levegő minta) töltött csövön át egy optikai szűrőre, mely mögött egy infravörös érzékelő található. A CO2 molekulák elnyelik a fény egy meghatározott hullámhosszú komponensét. Az optikai szűrő csak azon hullámhosszú komponensét engedi át a fénynek, melyet a CO2 molekulák el képesek nyelni, így a fényérzékelőre a CO2 molekulák molekulák által el nem nyelt (maradék) fény esik. A kibocsátott és az elnyelt fény közti különbségek utalnak a CO2 molekulák mennyiségére a mintában.
Két csatornás NDIR:
A BELIMO fejlesztése a második csatorna bevezetése. A két csatornából az egyik a referencia szerepét tölti be, mely megbízhatóan kompenzálja a szenzor hosszú idejű elállítódását és a hőmérséklet-eltolódást. Ennek köszönhetően maximális pontosság és hosszú távú stabilitást jellemzi ezt a megoldást. Tehát a technológia lényege: automatikus önkalibráció.
BELIMO CO2 érzékelők bemutatása egy farm példáján keresztül:

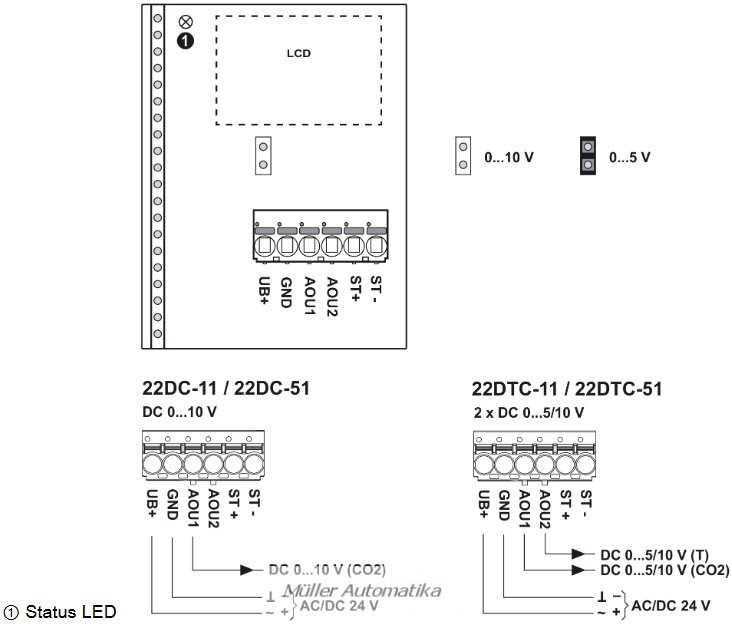

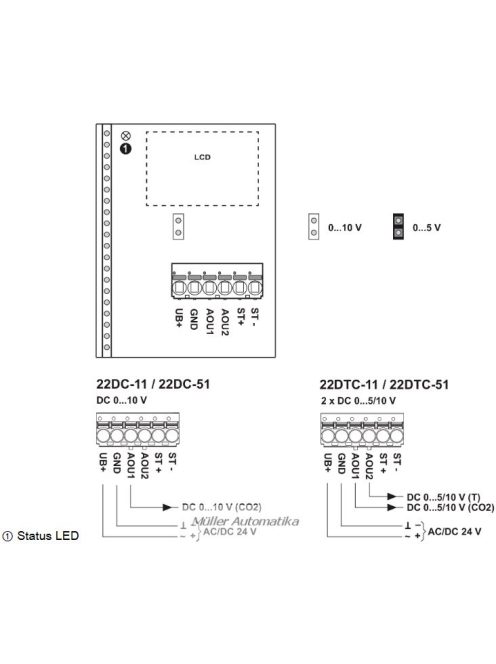

Bekötési segédlet:

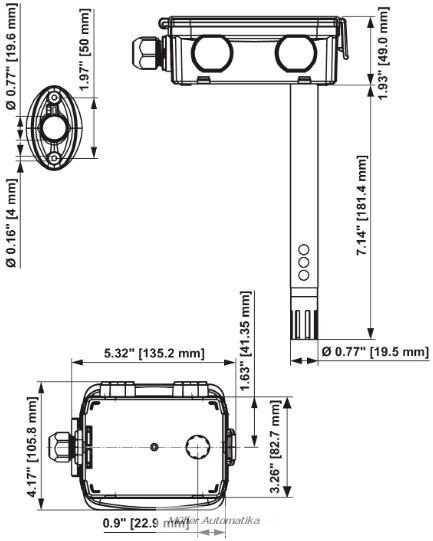

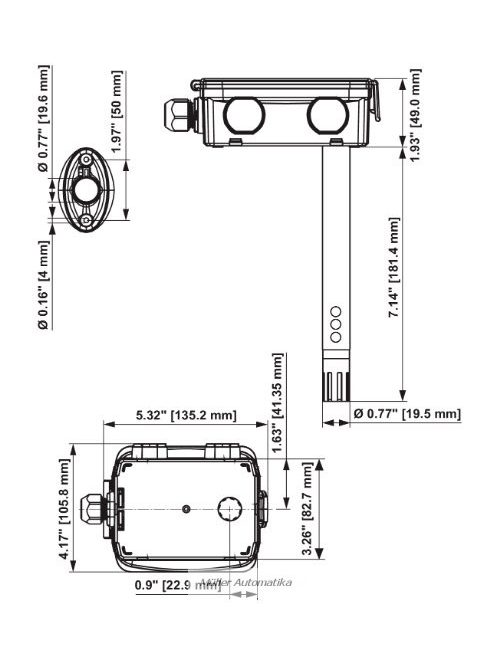

Méretek:
