BELIMO 22DCK-11 főbb tulajdonságai
Szonda hossza: 180 mm, Ø19.5 mm
Tápfeszültség:
DC 15...24 V, ±10%, 1.5 W
AC 24 V, , ±10%, 2.9 VA
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Mért értékek:
CO₂
VOC
Hőmérséklet
CO₂/VOC
CO₂ szenzor technológia: két csatornás NDIR
VOC szenzor technológia: fém-oxid félvezető (MOS) gázérzékelő (MOX)
Kimeneti jel:
CO₂/VOC/hőmérséklet egyaránt DC 0...5 V vagy DC 0...10 V jumperrel választható, min. 10 kΩ terhelés
CO₂ mérési tartomány: 0...2000 ppm
Hőmérséklet mérési tartomány: 0...50°C [30...120°F]
CO₂ mérési pontosság: ±(50 ppm + mért érték 3%-a)
Hőmérséklet mérési pontosság: ±0.5°C 21°C-on [±0.9°F 70°F-en]
Működés feltétele a környezetre nézve:
páratartalom max. 95% r.H., lecsapódásmentesen
hőmérséklet 0...50°C [30...120°F]

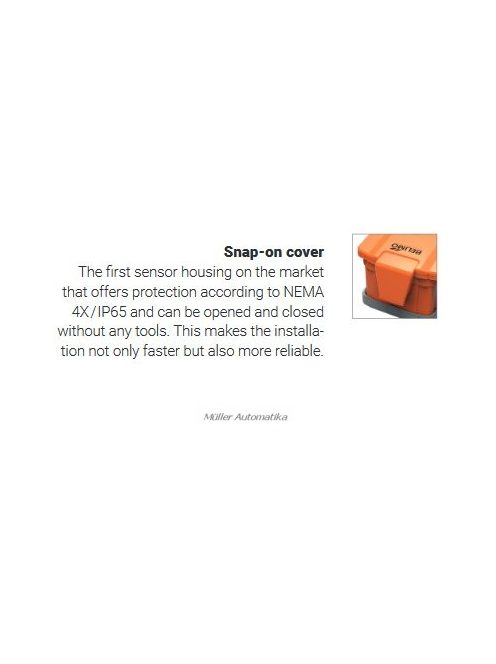

Védettség: IP65
Tömeg: 250/280g (22DTV-11 / 22DTM-11 és 22DTK-11)
UV álló burkolat
Tartozék: karima a felszereléshez
Angol nyelvű adatlap
Beépítési útmutató
Az NDIR technológiáról röviden:
Az NDIR (~Nem Diszpergáló Infravörös) az egyik legáltalánosabb módszer a CO2 mérésére.
Az infravörös fényforrás fényhullámokat bocsát egy gázzal (levegő minta) töltött csövön át egy optikai szűrőre, mely mögött egy infravörös érzékelő található. A CO2 molekulák elnyelik a fény egy meghatározott hullámhosszú komponensét. Az optikai szűrő csak azon hullámhosszú komponensét engedi át a fénynek, melyet a CO2 molekulák el képesek nyelni, így a fényérzékelőre a CO2 molekulák molekulák által el nem nyelt (maradék) fény esik. A kibocsátott és az elnyelt fény közti különbségek utalnak a CO2 molekulák mennyiségére a mintában.
Két csatornás NDIR:
A BELIMO fejlesztése a második csatorna bevezetése. A két csatornából az egyik a referencia szerepét tölti be, mely megbízhatóan kompenzálja a szenzor hosszú idejű elállítódását és a hőmérséklet-eltolódást. Ennek köszönhetően maximális pontosság és hosszú távú stabilitást jellemzi ezt a megoldást. Tehát a technológia lényege: automatikus önkalibráció.
BELIMO CO2 érzékelők bemutatása egy farm példáján keresztül:
A VOC szenzorokról röviden:
A VOC (Volatile Organic Compounds = illékony szerves vegyületek) a gáz állapotú széntartalmú vegyületek összefoglaló kifejezése.
A beltéri levegő minőségét sor forrás befolyásolhatja: emberi anyagcsere (metán), parfüm, festék, padlóburkolat, ragasztóanyagok, nyomtatók, bútorok, dohányzás, tisztítószerek stb.
A felsoroltaknak van emberi egészségre gyakorolt hatása. Alacsony koncentráció esetén viszketés, fejfájás, fáradságérzet, hányinger. Magas koncentrációban sorral ártalmasabb is lehet a hatásuk...
A legtöbb vegyületnek meg van szabva az egészségügyi határértéke.
A MOX érzékelő a nanokristályos fém-oxid vezetőképességét méri. Ilyen módon a gáz relatív koncentrációját lehet meghatározni. Tiszta levegőben a szabad elektronok a levegő oxigénjéhez kötődnek a szenzor vékony film felületén, így akadályozzák a vezetést (magas elektron potenciálgát). Rossz minőségű levegőnél a felületre érkező VOC vegyületek oxigént vesznek el a szenzor felületéről így csökken az elektronok potenciálgátja, szabad elektronok jelennek meg, javul az anyag vezetési képessége.
A VOC szenzor ily módon hasonlít az emberi orra, relatív változást képes érzékelni, de sokkal megbízhatóbban és gyorsabban reagál a hirtelen koncentrációváltozásra.
A szenzor kimenete 0...100% VOC szerint értelmezett.
A megfelelő alapjel/setpoint meghatározása az üzembe helyezéskor odafigyelést igényel. A szellőzés és a levegő minőségének változása mellett próbálgatást igényel.
A kombinált CO₂/VOC (csak 22DTK-11) képesség stabilabb, biztos eredménnyel (külön számított értékkel szolgál), mely megkönnyíti az üzembe helyezést és az integrálását egy meglévő rendszerbe.
BELIMO VOC szenzor technológia ismertető

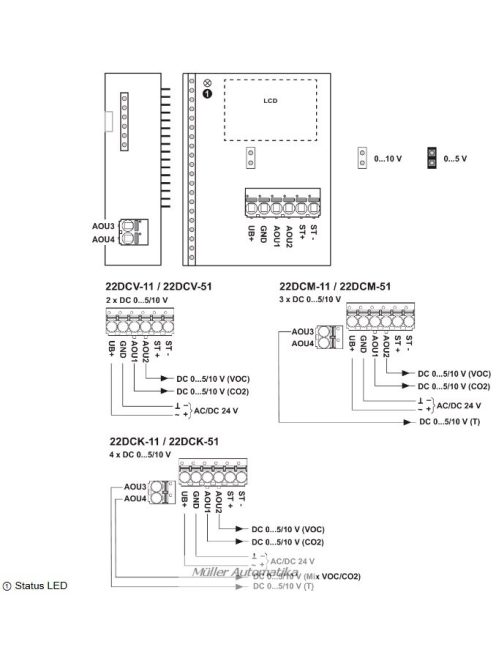

Bekötési segédlet:

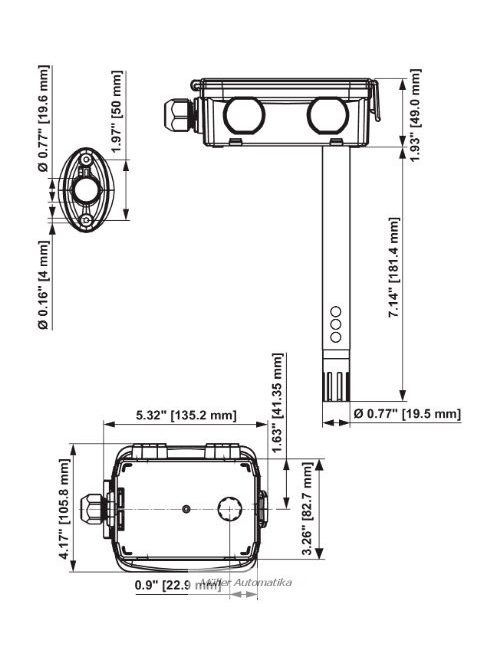

Méretek:
