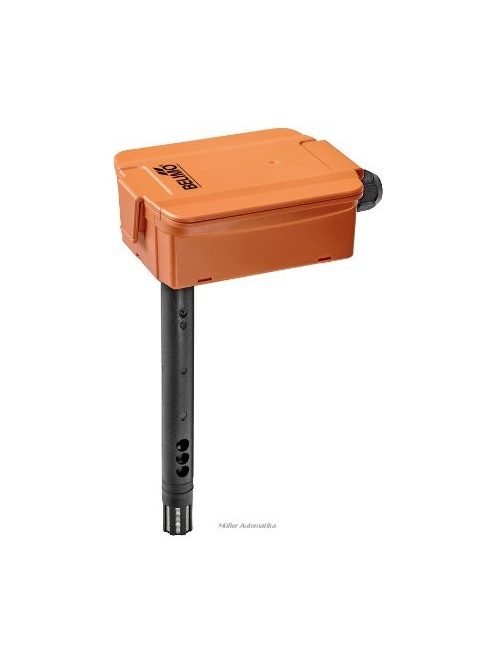

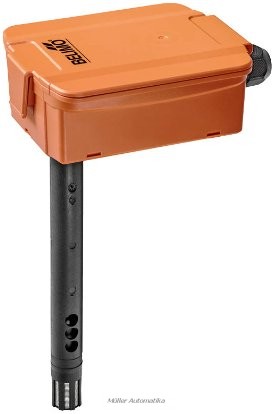

BELIMO 22DTC-11 főbb tulajdonságai
Szonda hossza: 180 mm, Ø19.5 mm
Műszaki adatok
Elektromos adatok:
Névleges feszültség: AC/DC 24 V
Névleges feszültségtartomány: AC 19...29 V / DC 15...35 V
AC áramfogyasztás: 4.3 VA
DC áramfogyasztás: 2.3 W
Elektromos csatlakozás: Kivehető rugós sorkapocs blokk max. 2.5 mm²
Kábel bevezetés: Tömbszelence kábelvédővel ø6...8 mm
Működési adatok:
Közeg: Levegő
Feszültség kimenet: 2 x 0...5 V, 0...10 V, min. ellenállás 10 kΩ
Aktív kimenő jel megjegyzés: Kimenet 0...5/10 V állítható jumperrel
Mérési adatok:
Mért értékek: CO₂ Hőmérséklet
CO₂ specifikáció:
Érzékelőelem technológia: Nem diszperzív infravörös (NDIR) kettős csatorna
Mérési tartomány: Alapértelmezett beállítás: 0...2000 ppm A-22G-A05: 0...5000 ppm
Pontosság: ±(50 ppm + a mérési érték 3%-a)
Hosszú távú stabilitás: ±50 ppm p.a.
Kalibráció: Önkalibráció Kétcsatornás
τ (63%) időállandó a légcsatornában: Jellemző: 33 mp 1 m/mp esetén
Specifikációs hőmérséklet aktív:
Mérési tartomány: 0...50°C [32...122°F]
Hőmérséklet pontosság: ±0.3°C @ 25°C [±0.5°F @ 77°F]
Hosszú távú stabilitás: ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
τ (63%) időállandó a légcsatornában: Jellemző: 125 mp 3 m/mp esetén
Biztonsági adatok:
IEC/EN érintésvédelmi osztály: III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL: Class 2 Supply
IEC/EN védelmi szint: IP65
NEMA/UL védelmi szint: NEMA 4X

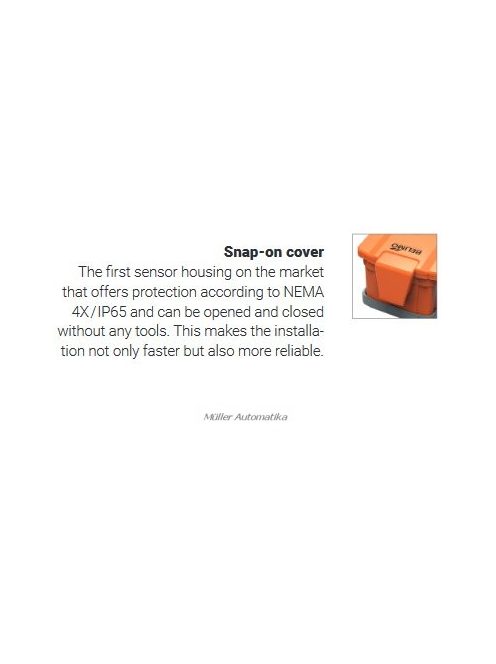

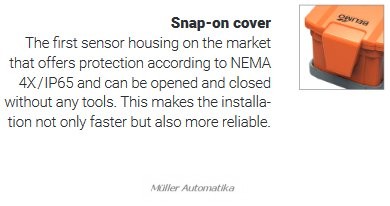

Ház: UL Enclosure Type 4X
Magyar nyelvű adatlap
Beépítési útmutató
Az NDIR technológiáról röviden:
Az NDIR (~Nem Diszpergáló Infravörös) az egyik legáltalánosabb módszer a CO2 mérésére.
Az infravörös fényforrás fényhullámokat bocsát egy gázzal (levegő minta) töltött csövön át egy optikai szűrőre, mely mögött egy infravörös érzékelő található. A CO2 molekulák elnyelik a fény egy meghatározott hullámhosszú komponensét. Az optikai szűrő csak azon hullámhosszú komponensét engedi át a fénynek, melyet a CO2 molekulák el képesek nyelni, így a fényérzékelőre a CO2 molekulák molekulák által el nem nyelt (maradék) fény esik. A kibocsátott és az elnyelt fény közti különbségek utalnak a CO2 molekulák mennyiségére a mintában.
Két csatornás NDIR:
A BELIMO fejlesztése a második csatorna bevezetése. A két csatornából az egyik a referencia szerepét tölti be, mely megbízhatóan kompenzálja a szenzor hosszú idejű elállítódását és a hőmérséklet-eltolódást. Ennek köszönhetően maximális pontosság és hosszú távú stabilitást jellemzi ezt a megoldást. Tehát a technológia lényege: automatikus önkalibráció.
BELIMO CO2 érzékelők bemutatása egy farm példáján keresztül:

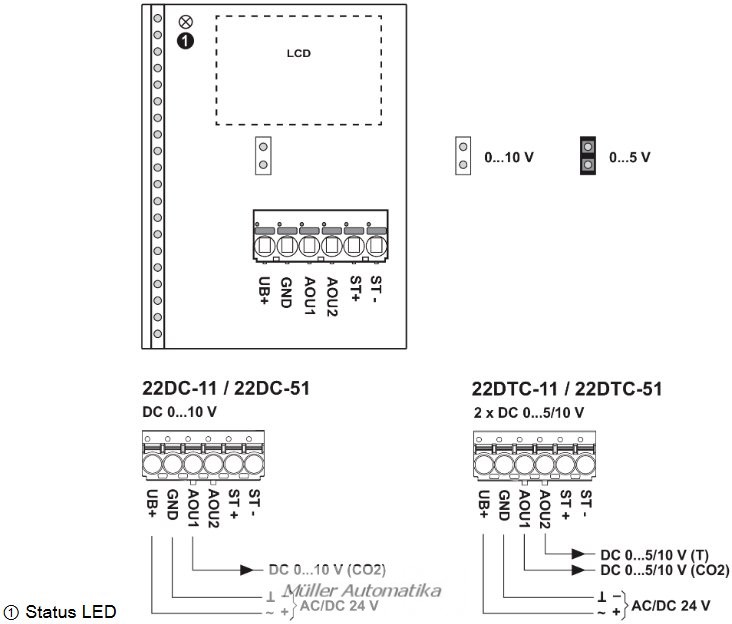

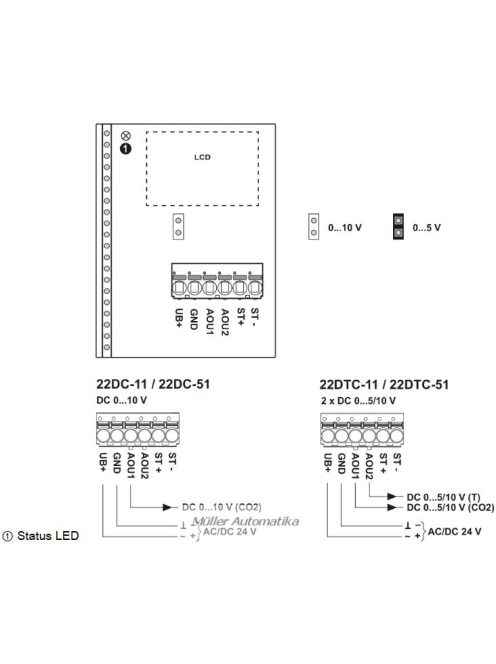

Bekötési segédlet:

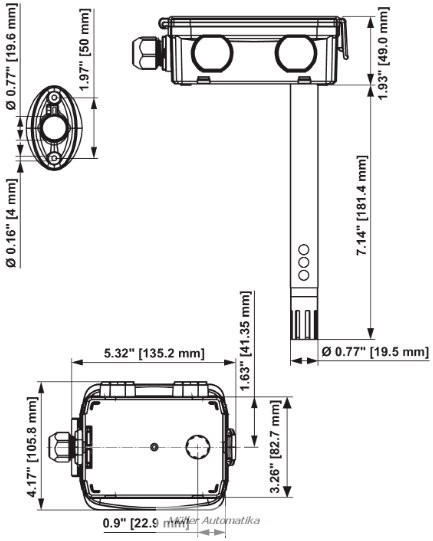

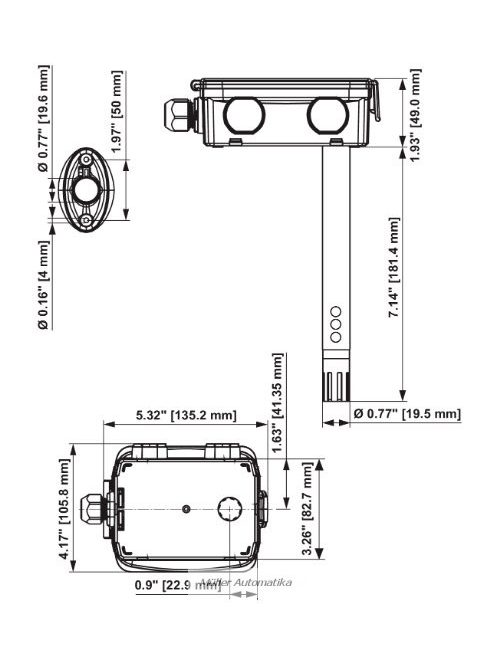

Méretek:
