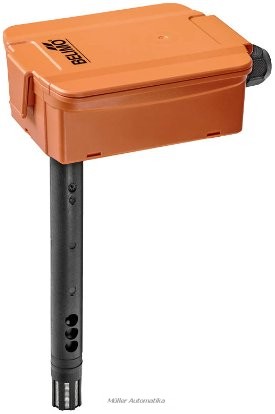

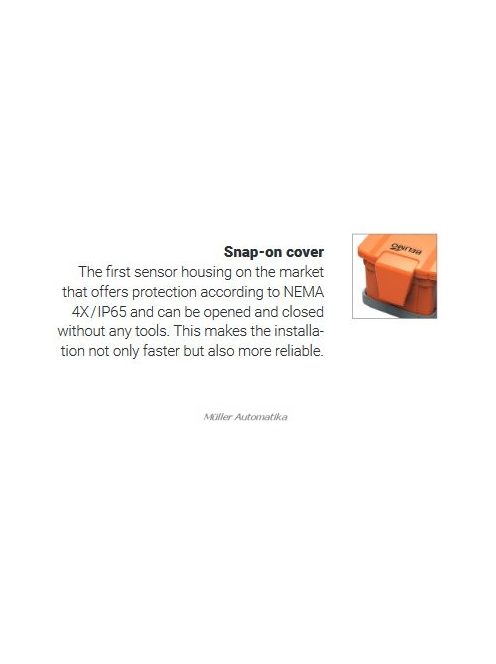

BELIMO 22DTC-13 főbb tulajdonságai
Szonda hossza: 180 mm, Ø19.5 mm
Tápfeszültség:
DC 15...24 V, ±10%, 1.5 W
Csatlakozás: levehető rugós sorkapocs max. 2.5 mm2
Mért értékek:
CO₂
Hőmérséklet
CO₂ szenzor technológia: két csatornás NDIR
Kimeneti jel:
CO₂ DC 0...10V, 4...20 mA
hőmérékletre DC 0...5 V, DC 0...10 V, 4...20 mA
Terhelés:
Áram kimenetre: max. 500 Ω
Feszültség kimenetre: min. 10 kΩ
CO₂ mérési tartomány: 0...2000 ppm
Hőmérséklet mérési tartomány: 0...50°C [30...120°F]
CO₂ mérési pontosság: ±(50 ppm + mért érték 3%-a)
Hőmérséklet mérési pontosság: ±0.5°C 21°C-on [±0.9°F 70°F-en]
Működés feltétele a környezetre nézve:
páratartalom max. 95% r.H., lecsapódásmentesen
hőmérséklet 0...50°C [30...120°F]
Védettség: IP65
UV álló burkolat
Tartozék: karima a felszereléshez
Magyar nyelvű adatlap
Beépítési útmutató
Az NDIR technológiáról röviden:
Az NDIR (~Nem Diszpergáló Infravörös) az egyik legáltalánosabb módszer a CO2 mérésére.
Az infravörös fényforrás fényhullámokat bocsát egy gázzal (levegő minta) töltött csövön át egy optikai szűrőre, mely mögött egy infravörös érzékelő található. A CO2 molekulák elnyelik a fény egy meghatározott hullámhosszú komponensét. Az optikai szűrő csak azon hullámhosszú komponensét engedi át a fénynek, melyet a CO2 molekulák el képesek nyelni, így a fényérzékelőre a CO2 molekulák molekulák által el nem nyelt (maradék) fény esik. A kibocsátott és az elnyelt fény közti különbségek utalnak a CO2 molekulák mennyiségére a mintában.
Két csatornás NDIR:
A BELIMO fejlesztése a második csatorna bevezetése. A két csatornából az egyik a referencia szerepét tölti be, mely megbízhatóan kompenzálja a szenzor hosszú idejű elállítódását és a hőmérséklet-eltolódást. Ennek köszönhetően maximális pontosság és hosszú távú stabilitást jellemzi ezt a megoldást. Tehát a technológia lényege: automatikus önkalibráció.
BELIMO CO2 érzékelők bemutatása egy farm példáján keresztül:

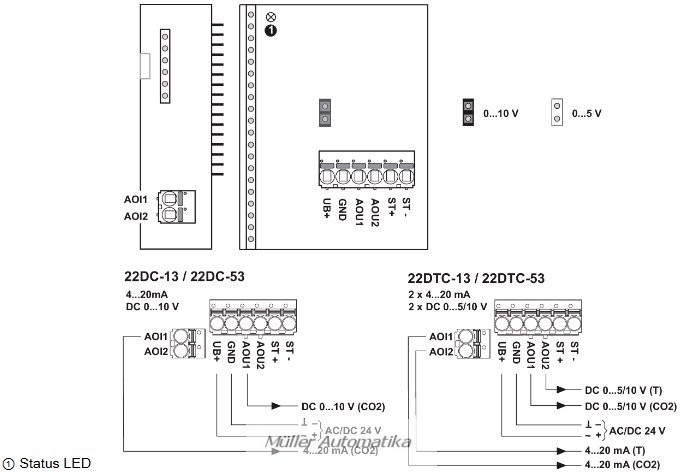

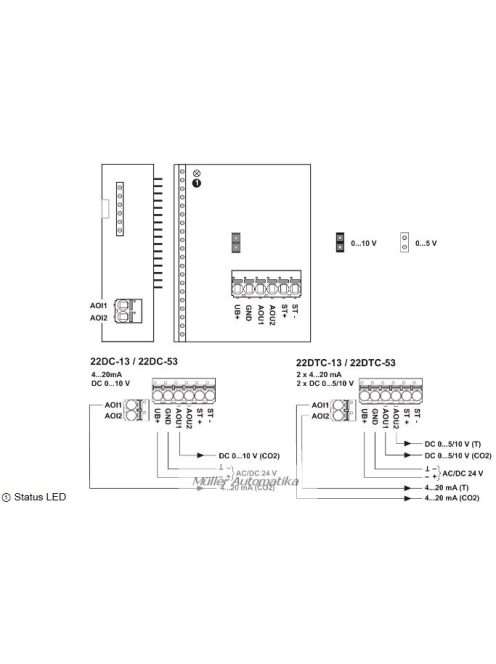

Bekötési segédlet:

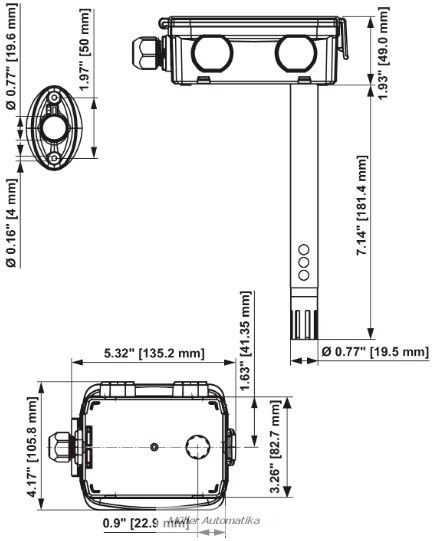

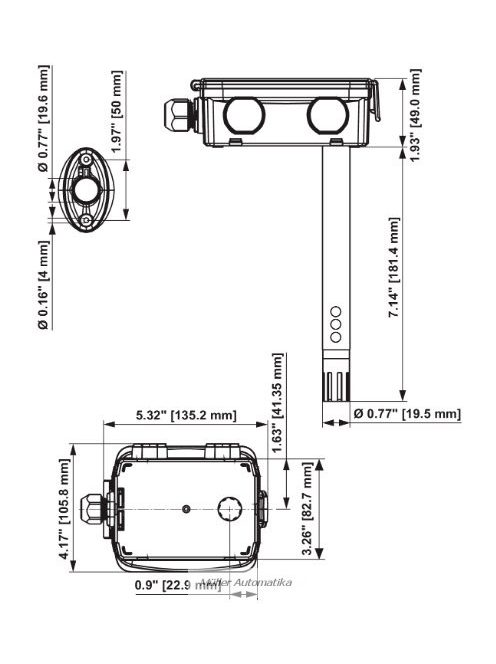

Méretek:
