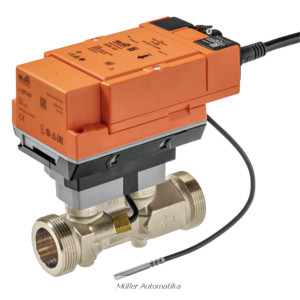

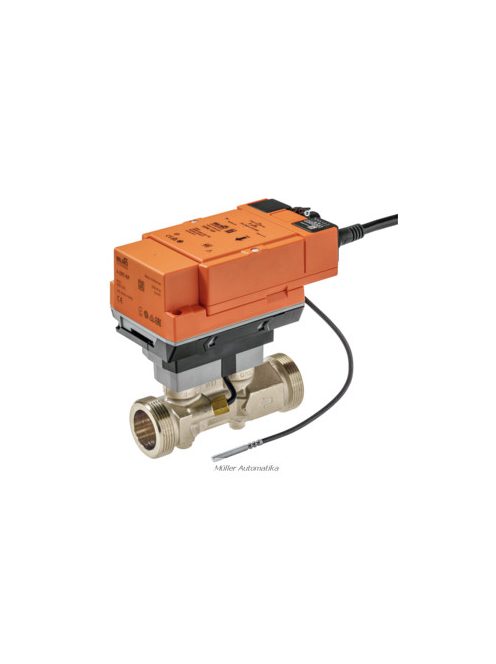

Műszaki adatok:
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia: 50/60 Hz
Névleges feszültségtartomány: AC 19.2...28.8 V / DC 21.6...28.8 V
AC áramfogyasztás: 3 VA
DC áramfogyasztás: 1.5 W
PoE áramfogyasztás: 2.2 W
Tápellátás csatlakozása: Kábel 1 m, 6 x 0.75 mm²
Ethernet csatlakozás: RJ45 csatlakozóaljzat
Teljesítményátvitel Etherneten PoE: DC 37...57 V, IEEE 802.3af / 1 típusnál, 3-as osztály, 11 W (PD13W)
Vezetékek, kábelek: Tápellátás 24 V AC/DC, kábelhossz <100 m, árnyékolás vagy csavart vezeték nem szükséges
PoE tápellátás: árnyékolt kábelek használata ajánlott
Éves energiafogyasztás: külső energiaellátással 13,2 kWh
Adatbusz kommunikáció:
Kommunikáció: 22PE-1U.., BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud
Kommunikációs megjegyzés: M-Bus G-22PEM-A01 jelátalakítóval
Csomópontok száma: BACnet / Modbus lásd az illesztőfelület leírást MP-Bus max. 8 (16)
Működési adatok:
Közeg: Víz, Víz-glikol elegy
Konfigurálás: NFC-n keresztül, Belimo Assistant 2 integrált webszerveren keresztül
Feszültség kimenet: 1 x 0...10 V, 0.5...10 V, 2...10 V
PN: 25
Csőcsavarzat: Külső menetes, ISO 228-1 szerint
Karbantartási igény: karbantartásmentes
Mérési adatok:
Mért értékek: Áramlás, Hőmérséklet
Mérőközeg: Víz, víz glikollal max. 60% vol.
Mérési elv: Ultrahangos térfogatáram-mérés
Térfogatáram-specifikáció:
Dinamikus tartomány: qi:qp 1:100
Mérési pontosság térfogatáram:A mért érték ±(2 + 0.02 qp/q)%-a (q), de legfeljebb ±5%, glikol 0% térf.
Térfogatárammérés pontossága megjegyzés: @ 15...120°C Belépő szakasz ≥0x DN (EN 1434-4:2022)
A mérési pontosságra vonatkozó további információkat (diagrammal) a „Mérési pontosság" fejezetben találni.
Glikolfelügyelet:
Glikolmérés kijelzés: 0...60%
Glikolfelügyelet mérési pontossága: ±4%
Specifikációs hőmérséklet passzív:
Hőmérséklet-érzékelő: Pt1000 - EN60751, 2 vezetékes technológia, szétválaszthatatlanul összekapcsolva
Kábelhossz külső érzékelő T1: 3m
Mérési pontosság abszolút hőmérséklet: Temperature probe (probe only – individually compensated): ± (0.1 + 0.0017 |T|) °C
(corresponds to Pt1000 EN60751 Class AA) Calculator + temperature probe: ± (0.15 + 0.002 |T|) °C
Mérési pontosság hőmérsékletkülönbség
Számológép + hőmérséklet szonda:
±0.17K @ ΔT = 5K
±0.22 K @ ΔT = 10 K
±0.32 K @ ΔT = 20 K
Biztonsági adatok:
IEC/EN érintésvédelmi osztály: III, szintű védelem, különösen alacsony feszültség (PELV)
IEC/EN védelmi szint: IP54, Logic modul: IP54 (zárókupakkal A-22PEM A04) Érzékelőmodul: IP65
Nyomásberendezés irányelv: CE a 2014/68/EU alapján
EMC: CE a 2014/30/EU alapján
IEC/EN tanúsítvány: IEC/EN 60730-1:11 és IEC/EN 60730-2-15:10
Minőségszabvány: ISO 9001
Művelet típusa: 1. típus
Tápellátás névleges impulzus-feszültsége: 0.8 kV
Szennyezési szint: 3
Környezeti páratartalom: Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet: -30...55°C [-22...131°F]
Közeghőmérséklet: -20...120°C [-4...250°F] 2 °C [<36°F] alatti közeghőmérséklet esetén a fagyvédelmet biztosítani kell
Tárolási hőmérséklet: -40...80°C [-40...176°F]
Anyagok:
Kábel: PVC
Közeggel érintkező alkatrészek: Nikkelezett sárgaréz, sárgaréz, rozsdamentes acél, PEEK, EPDM
