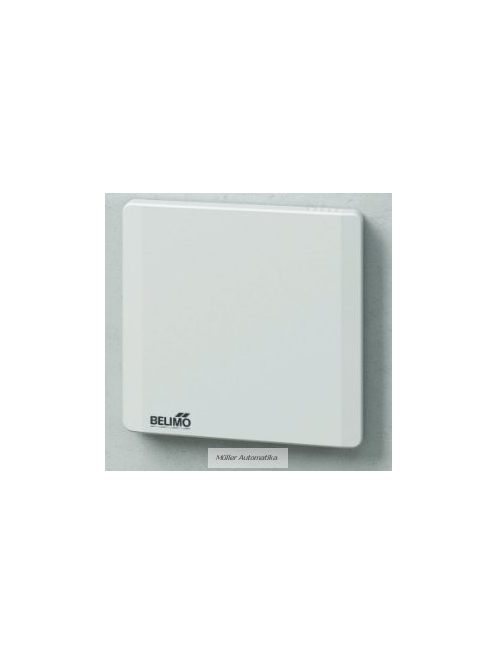

BELIMO 22RTH-19-1 főbb tulajdonságai
Csatlakozás: levehető rugós sorkapocs 0.25...1.5 mm2
Tápfeszültség:
DC 24 V, ±20%, 0.5 W
AC 24 V, ±20%, 1 VA
Kimeneti jel:
hőmérékletre és páratartalomra is DC 0...5 V, DC 0...10 V, DC 2...10 V (paraméterezhető)
Mért értékek:
Hőmérséklet
Relatív páratartalom
Harmatpont
A távadónak két analóg kimenete van. Az applikáció segítségével rendelhetjük a kimenetekhez a mérési értéket. Ebből következően, amennyiben a harmatponti hőmérsékletet szeretnénk valamelyik 0..10V-os kimentehez rendelni, vagy a páratartalom, vagy a hőmérséklet méréséről kell lemondani.
Relatív páratartalom mérési tartomány: 0...100% r.H.
Hőmérséklet mérési tartomány: 0...50°C [30...120°F]
Páratartlom mérési pontosság: ±3% 20...80% r.H. tartományban 25°C-on
Hőmérséklet mérési pontosság: ±0.5°C 25°C-on [±0.9°F 77°F-en]
Védettség: IP30
Tömeg: 113g
magyar nyelvű adatlap
Beépítési útmutató
Üzembe helyezés, paraméterezés, karbantartás eszköze:
|
Belimo Assistant
|
, mely ingyenesen letölthető mobilalkalmazás a GooglePlay-en (Android számára) ill. AppStore-on (iPhone és iPad számára) keresztül.
A kapcsolódáshoz szükséges:
Belimo Assistant App telepítése, valamint...
(1) NFC képes okostelefon
VAGY
(2) Bluetooth képes okostelefon és a BELIMO Bluetooth® to NFC converter, mely tartozéka az alapterméknek (minden NFC interfésszel rendelkező Belimo termék tartozéka).
BELIMO helységérzékelők részletes bemutatója:
BELIMO 22RT beltéri szenzorok üzembe helyezéséről:
Az MP-Bus alapjai:
Bevezetés az MP-Bus felépítésébe (angol nyelvű)
Master-Slave tipusú topológiafüggetlen (csillag, gyűrű, fa is elfogadható) buszrendszer, melyben a Master egy PLC/DDC-kontroller (pl. Saia, Wago) vagy átjáró (gateway), mely PC-hez csatlakozik.
Az MP-buszrendszeren a Slave szerepet a különböző (MP-Bus képes) szenzorok és aktuátorok töltik be.
Az MP-Bus képes eszközök gyártóinak köre.
Adatpontok beltéri érzékelőkhöz (MP-Bus)
BELIMO 22RT sorozat további jellemzői:
- Minimális szerszámigényű beszerelés
- Digitális bemenetek lehetővé teszik külső eszközök csatlakoztatását a 22RT-hez (foglaltsági kapcsoló, ajtónyitás érzékelő), mely tápfeszültséggel is képes ellátni a külső eszjközöket.
- Polaritásvédelem: fordítva bekötés esetén védi az áramköröket
- Nagy pontosságú mérések és kis mértékben befolyásolja a fal hőmérséklete (alacsony a falra vonatkozó hőátadási tényező), melyre fel lett szerelve.
Az elhelyezés előtt érdemes figyelembe venni:
Bekötési segédlet:
A kimeneti jelek (DC 0...5 V, DC 0...10 V, DC 2...10 V) értelemszerűen megtalálhatóak az AO1 (hőmérséklet) és AO2 (páratartalom/harmatpont) kontaktusokon.

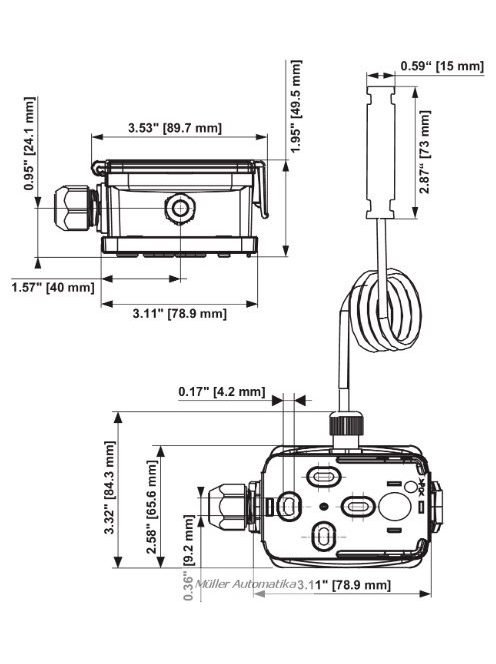

Méretek:
