Elektromos adatok
Névleges feszültség AC 100...240 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 85...265 V
Energiafogyasztás működés alatt 1.5 W
Energiafogyasztás nyugalmi helyzetben 1 W
Áramfelvétel vezeték-méretezéshez 3 VA
Tápellátás/vezérlés csatlakozása Kábel 1 m, 3x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok
Hajtómű forgatónyomatéka 2 Nm
Hajtómű mozgásiránya óramutató járásával ellentétes forgásirány (ccw)
Hajtómű mozgásiránya megjegyzés Lásd „Elektromos szerelés" (táblázat az elektromos kapcsolási rajzokban)
Kézi felülbírálás mágnessel
Elfordulási szög 0...287.5°
Elfordulási szög megjegyzés Korlátozás nélkül: végtelen, 315° a hajtóműre szerelt végütközővel
Hajtómű futásideje 75 s / 90°
A hajtómű hangteljesítményszintje 35 dB(A)
Mechanikus kapcsolódás Alakzárás 8x8 mm
Pozíciójelzés Mechanikus, dugaszolható (beépített fogaskerék-kioldó mágnessel)
Biztonsági adatok
IEC/EN érintésvédelmi osztály II, megerősített szigetelés
UL védelmi osztály II, megerősített szigetelés
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
Kisfeszültségű irányelv CE a 2014/35/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint
A hajtómű UL jelölése függ a használati helyszíntől, és a készülék UL kompatibilitásától.
Higiéniai teszt A VDI 6022 1. rész / SWKI VA 104-01 szerint, tisztítható és fertőtleníthető, alacsony kibocsátású
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 2.5 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet -30...50°C [-22...122°F]
Tárolási hőmérséklet -40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

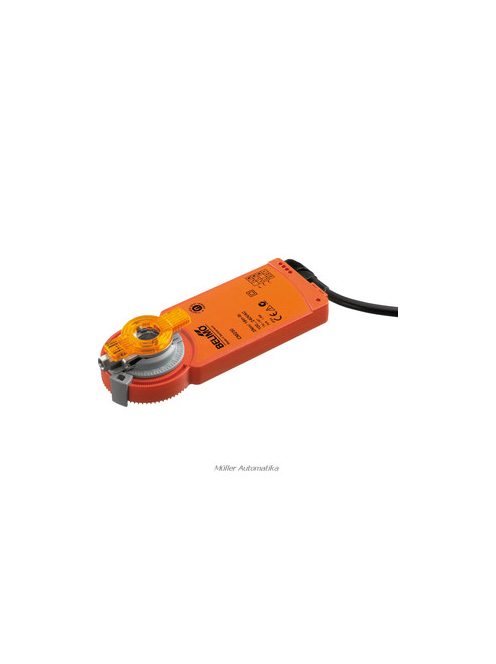

CM230-F-L Magyar nyelvű adatlap
