Műszaki adatok:
Működési adatok:
Közeg: Víz, víz glikollal max. 50% vol.
Közeghőmérséklet: -20...120°C [-4...248°F]
Δpmax nyomáskülönbség: 300 kPa
Átfolyási jelleggörbe: 0 és 60 % közötti nyitási szög: egyenszázalékos (VDI/VDE 2173) 0...100% nyitási szög: S-forma
Átfolyási jelleggörbe megjegyzés: 0...100% nyitási szög: lineáris
Az átfolyási jelleggörbe: a Belimo Assistant 2 segítségével beállítható egyenszázalékos vagy lineáris értékre.
Szivárgási százalék: tömör, szivárgási százalék A (EN 12266-1)
Elfordulási szög: 90°
Csőcsavarzat: Karimás
ISO 7005-1 szerint
EN 1092-1 szerint
ISO 7005-2 szerint
EN 1092-2 szerint
DIN 2641 szerint
DIN 2642 szerint
PN6/10/16, AS Table E
Beszerelési helyzet: függőlegesen állótól a vízszintesig (a tengelyhez képest)
Karbantartási igény: karbantartásmentes
Anyagok:
Szeleptest: EN-GJS-400-18-LT (GGG 40.3)
Záróelem: Rozsdamentes acél 1.4581
Tengely: Rozsdamentes acél AISI 420 (1.4021)
Tengelytömítés: EDPM O-gyűrű
Tengelycsapágy: Bronz, acél, PTFE
Ülék: EPDM

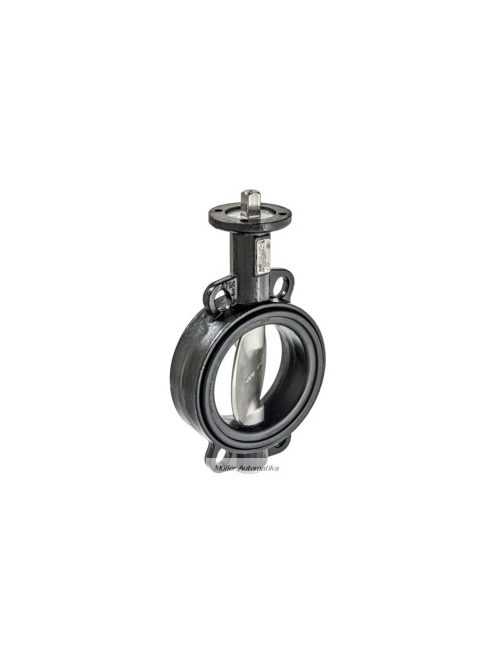

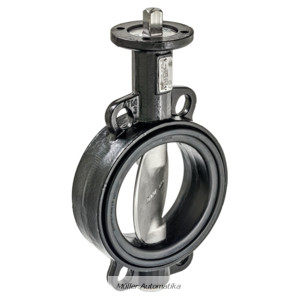

D6125W magyar nyelvű adatlap
