Műszaki adatok
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt 4 W
Energiafogyasztás nyugalmi helyzetben 1.5 W
Áramfelvétel vezeték-méretezéshez 6 VA
Tápellátás/vezérlés csatlakozása Sorkapcsok kábellel 1 m, 4x 0.75 mm² (Sorkapocs 4 mm²)
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Adatbusz kommunikáció:
Kommunikatív vezérlés MP-Bus
Csomópontok száma MP-Bus max. 8
Működési adatok:
Motor állítóereje 2500 N
Y működési tartomány 2...10 V
Bemeneti ellenállás 100 kΩ
Y működési tartomány változtatható Kezdő pont 0,5...30 V Végpont 2.5...32 V
Opcionális üzemmódok nyit/zár 3 pontos (csak AC) Moduláló (DC 0...32 V)
U pozíció-visszajelzés 2...10 V
U pozíció-visszajelzés megjegyzés Max. 0.5 mA
U pozíció-visszajelzés változtatható Kezdő pont 0,5...8 V Végpont 2.5...10 V
Pozíció pontossága ±5%
Kézi felülbírálás lezárható nyomógombbal
Löket 40 mm
Hajtómű futásideje 150 s / 40 mm
Motor futásidő változtatható 90...150 s
A hajtómű hangteljesítményszintje 56 dB(A)
Beállítási tartománya adaptálása manuális (az első bekapcsoláskor automatikus)
Adaptációs beállítási tartomány változtatható Nincs művelet
Adaptáció bekapcsoláskor
Adaptálás a kézi felülbíráló gomb megnyomása után
Felülbíráló vezérlés MAX (maximum pozíció) = 100% MIN (minimum pozíció) = 0% ZS (közbenső helyzet, csak AC) = 50%
Felülbíráló vezérlés változtatható MAX = (MIN + 33%)...100% ZS = MIN...MAX
Pozíciójelzés Mechanikus, 5...40 mm löket
Biztonsági adatok:
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség
(SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint
A hajtómű UL jelölése függ a használati helyszíntől, és a készülék UL kompatibilitásától.
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet 0...50°C [32...122°F]
Tárolási hőmérséklet-40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

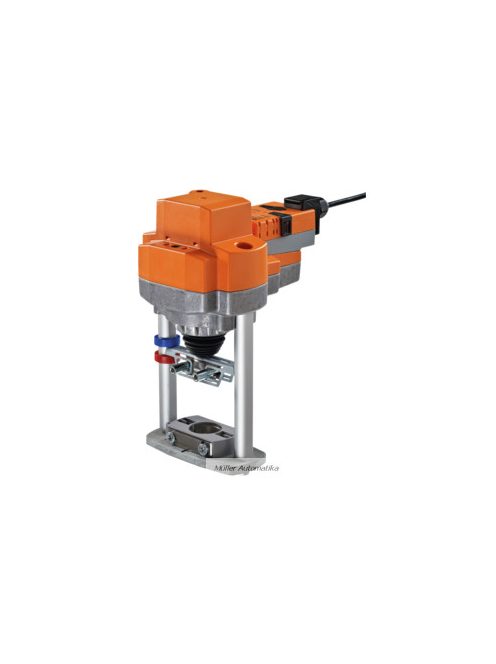

EV24A-MP-TPC Magyar nyelvű adatlap
