Műszaki adatok
Elektromos adatok:
Névleges feszültség AC 100...240 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 85...265 V
Energiafogyasztás működés alatt 3.5 W
Energiafogyasztás nyugalmi helyzetben 2 W
Áramfelvétel vezeték-méretezéshez 6.5 VA
Segédkapcsoló 2x SPDT, 1x 10° / 1x 85°
Segédkapcsoló kapcsolási teljesítménye 1 mA...3 A (0.5 A indukciós), DC 5 V...AC 250 V
Tápellátás/vezérlés csatlakozása Kábel 1 m, 2x 0.75 mm²
Segédkapcsoló csatlakozása Kábel 1 m, 6x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok:
Hajtómű forgatónyomatéka 4 Nm
Forgatónyomaték vészállás funkció esetén 4 Nm
A vészállás funkció mozgásiránya Tápellátás nélküli NC, zárt szelep (A – AB = 0%)
Hajtómű mozgásiránya megjegyzés L furatos szelepeknél (A - AB = 100%)
Kézi felülbírálás kézi hajtóművel, bármilyen pozícióban rögzíthető
Hajtómű futásideje 75 s / 90°
Vészállás funkció futásidő <20 s @ -20...50°C, <60 s @ -30°C
A hajtómű hangteljesítményszintje 50 dB(A)
Pozíciójelzés Mechanikus
Élettartam Min. 60'000 vészállás pozíció
Biztonsági adatok:
IEC/EN érintésvédelmi osztály II, megerősített szigetelés
Segédkapcsoló IEC/EN védelmi osztálya II, megerősített szigetelés
IEC/EN védelmi szint IP54
EMC CE a 2014/30/EU alapján
Kisfeszültségű irányelv CE a 2014/35/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 2.5 kV
Segédkapcsoló névleges impulzus-feszültsége4 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó

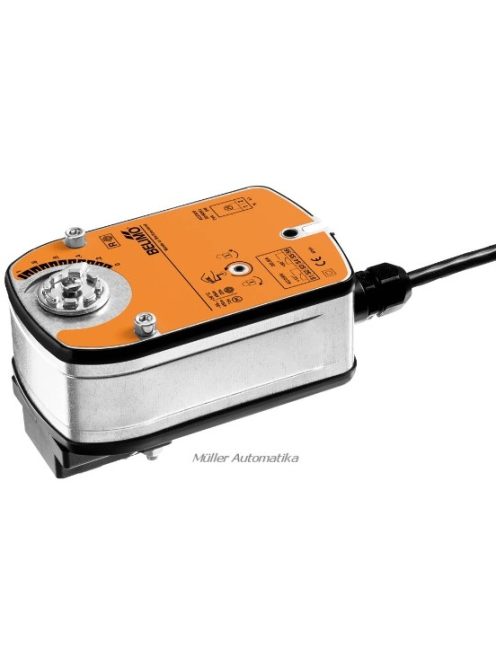

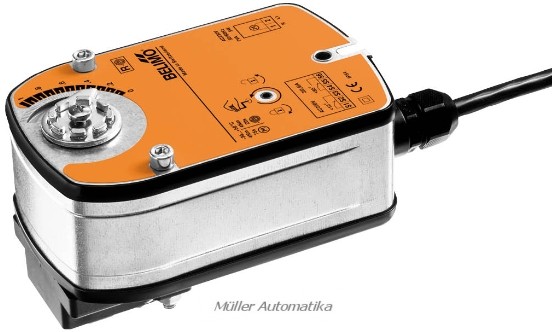

LRF230-S magyar nyelvű adatlap
