Műszaki adatok
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt 5 W
Energiafogyasztás nyugalmi helyzetben 2.5 W
Áramfelvétel vezeték-méretezéshez 7 VA
Tápellátás/vezérlés csatlakozása Kábel 1 m, 2x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok:
Hajtómű forgatónyomatéka 4 Nm
Forgatónyomaték vészállás funkció esetén 4 Nm
A vészállás funkció mozgásiránya Tápellátás nélküli NC, zárt szelep (A – AB = 0%)
Hajtómű mozgásiránya megjegyzés L furatos szelepeknél (A - AB = 100%)
Kézi felülbírálás kézi hajtóművel, bármilyen pozícióban rögzíthető
Hajtómű futásideje 75 s / 90°
Vészállás funkció futásidő <20 s @ -20...50°C, <60 s @ -30°C
A hajtómű hangteljesítményszintje 50 dB(A)
Pozíciójelzés Mechanikus
Élettartam Min. 60'000 vészállás pozíció
Biztonsági adatok:
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség (SELV)
IEC/EN védelmi szint IP54
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet-30...50°C [-22...122°F]
Tárolási hőmérséklet-40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

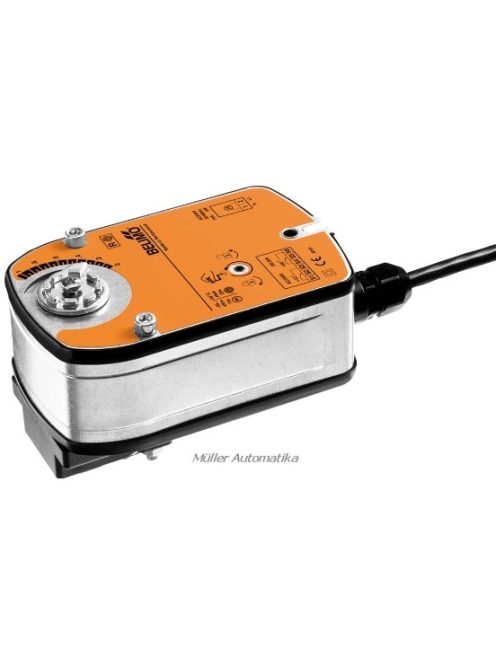

LRF24 magyar nyelvű adatlap
