Műszaki adatok
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt 6 W
Energiafogyasztás nyugalmi helyzetben 2.5 W
Áramfelvétel vezeték-méretezéshez 8.5 VA
Tápellátás/vezérlés csatlakozása Kábel 1 m, 2x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok:
Hajtómű forgatónyomatéka 10 Nm
Forgatónyomaték vészállás funkció esetén 10 Nm
A vészállás funkció mozgásiránya Tápellátás nélküli NC, zárt szelep (A – AB = 0%)
Hajtómű mozgásiránya megjegyzés L furatos szelepeknél (A - AB = 100%)
Kézi felülbírálás forgatókaros és reteszelőkapcsolós változat szerint
Hajtómű futásideje 75 s / 90°
Vészállás funkció futásidő <20 s @ -20...50°C, <60 s @ -30°C
A hajtómű hangteljesítményszintje 45 dB(A)
Pozíciójelzés Mechanikus
Élettartam Min. 60'000 vészállás pozíció
Biztonsági adatok:
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint A hajtómű UL jelölése függ a használati
helyszíntől, és a készülék ULkompatibilitásától.
Művelet típusa 1.AA típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet -30...50°C [-22...122°F]
Tárolási hőmérséklet -40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

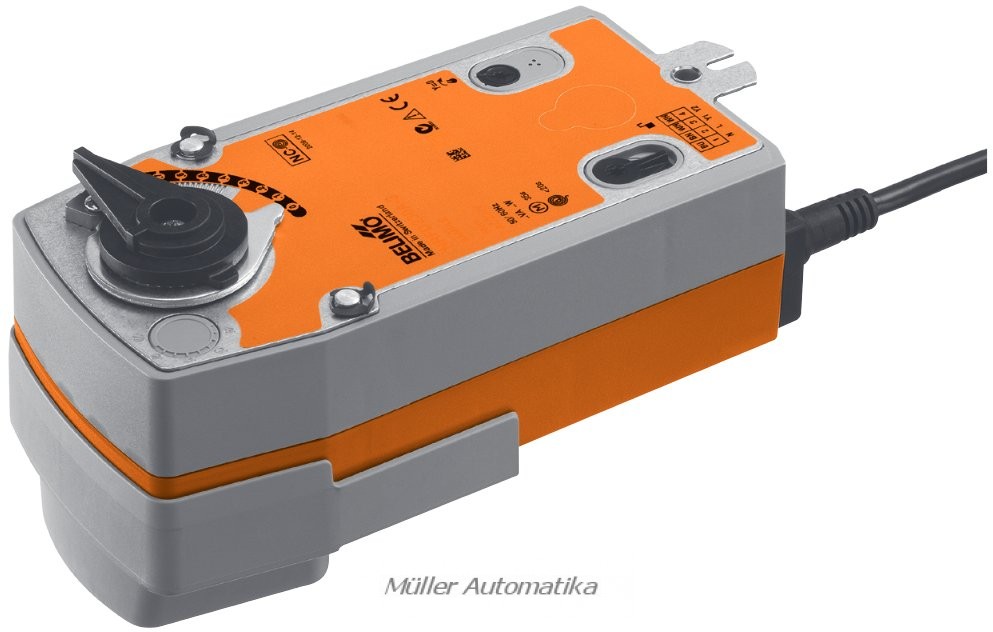

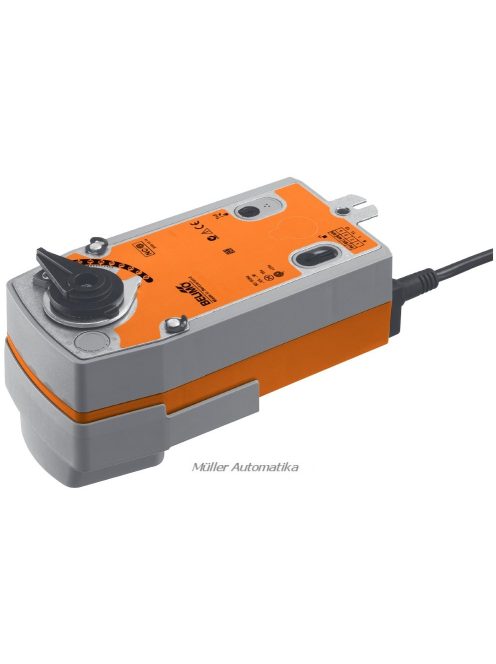

NRF24A magyar nyelvű adatlap
