Műszaki adatok
Elektromos adatok
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt 3.5 W
Energiafogyasztás nyugalmi helyzetben 1.25 W
Áramfelvétel vezeték-méretezéshez 6 VA
Tápellátás/vezérlés csatlakozása Kábel 1 m, 4x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Adatbusz kommunikáció
Kommunikatív vezérlés MP-Bus
Csomópontok száma MP-Bus max. 8
Működési adatok
Hajtómű forgatónyomatéka 20 Nm
Y működési tartomány 2...10 V
Bemeneti ellenállás 100 kΩ
Y működési tartomány változtatható Kezdő pont 0,5...30 V Végpont 2.5...32 V
Opcionális üzemmódok nyit/zár
3 pontos (csak AC)
Moduláló (DC 0...32 V)
U pozíció-visszajelzés 2...10 V
U pozíció-visszajelzés megjegyzés Max. 0.5 mA
U pozíció-visszajelzés változtatható Kezdő pont 0,5...8 V
Végpont 2.5...10 V
Pozíció pontossága ±5%
Kézi felülbírálás lezárható nyomógombbal
Hajtómű futásideje 90 s / 90°
Motor futásidő változtatható 90...350 s
A hajtómű hangteljesítményszintje 45 dB(A)
Beállítási tartománya adaptálása manuális (az első bekapcsoláskor automatikus)
Adaptációs beállítási tartomány változtatható nincs művelet adaptáció bekapcsoláskor adaptálás a kézi felülbíráló gomb megnyomása után
Felülbíráló vezérlés MAX (maximum pozíció) = 100% MIN (minimum pozíció) = 0% ZS (közbenső helyzet, csak AC) = 50%
Felülbíráló vezérlés változtatható MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Pozíciójelzés Mechanikus, integrált, kétszakaszos
Biztonsági adatok
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint a hajtómű UL jelölése függ a használati helyszíntől, és a készülék UL kompatibilitásától.
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet 0...50°C [32...122°F]
Tárolási hőmérséklet-40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes
Mechanikus adatok Karimacsatlakozás F03/F04/F05

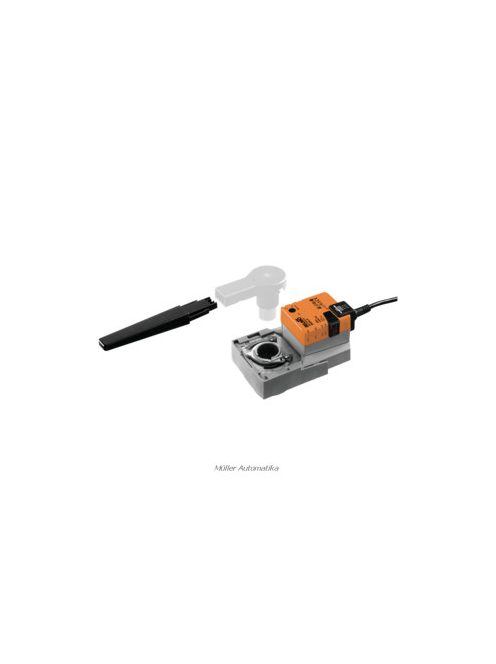

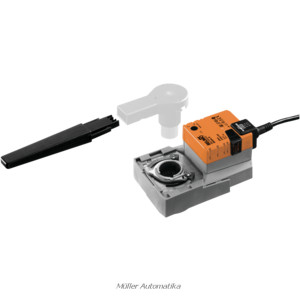

SR24A-MP-R magyar nyelvű adatlap
