Műszaki adatok
Elektromos adatok
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 19.2...28.8 V
Energiafogyasztás működés alatt 15 W
Energiafogyasztás nyugalmi helyzetben 2 W
Áramfelvétel vezeték-méretezéshez 26 VA
Indulási áram (Imax) 20.0 A @ 5 ms
Tápellátás/vezérlés csatlakozása Kábel 1 m, 3x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok
Hajtómű forgatónyomatéka 16 Nm
Kézi felülbírálás lezárható nyomógombbal
Hajtómű futásideje 9 s / 90°
A hajtómű hangteljesítményszintje 63 dB(A)
Pozíciójelzés Mechanikus, dugaszolható
Biztonsági adatok
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint A hajtómű UL jelölése függ a használati
helyszíntől, és a készülék UL kompatibilitásától.
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet-30...40°C [-22...104°F]
Környezeti hőmérséklet megjegyzés
Vigyázat! A 40...50°C-os [104...122°F] használat csak bizonyos korlátozások mellett lehetséges. Kérjük, lépjen kapcsolatba a szállítójával.
Tárolási hőmérséklet-40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

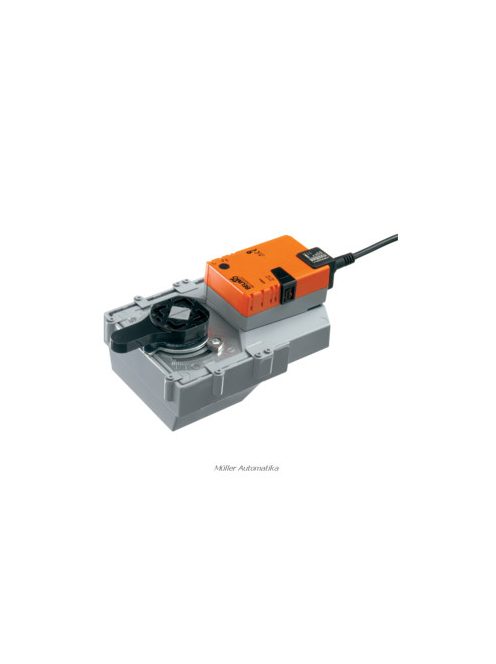

SRQ24A magyar nyelvű adaplat
