Műszaki adatok
Elektromos adatok:
Névleges feszültség AC/DC 24 V
Névleges feszültséghez tartozó frekvencia 50/60 Hz
Névleges feszültségtartomány AC 19.2...28.8 V / DC 19.2...28.8 V
Energiafogyasztás működés alatt 1.5 W
Energiafogyasztás nyugalmi helyzetben 0.2 W
Áramfelvétel vezeték-méretezéshez 2.5 VA
Tápellátás/vezérlés csatlakozása Kábel 1 m, 3x 0.75 mm²
Párhuzamos működés Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok:
Hajtómű forgatónyomatéka 2 Nm
Hajtómű mozgásiránya választható 0 (óramutató járásával ellentétes forgásirány) / 1 (óramutató járásával megegyező forgásirány) kapcsolóval
Kézi felülbírálás lezárható nyomógombbal
Elfordulási szög Max. 95°
Elfordulási szög megjegyzés mindkét oldalon korlátozható, mechanikusan beállítható végállásütközőkkel
Hajtómű futásideje 35 s / 90°
A hajtómű hangteljesítményszintje 40 dB(A)
Mechanikus kapcsolódás Univerzális rögzítőbilincs 6...20 mm
Pozíciójelzés Mechanikus, dugaszolható
Biztonsági adatok:
IEC/EN érintésvédelmi osztály III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL Class 2 Supply
IEC/EN védelmi szint IP54
NEMA/UL védelmi szint NEMA 2
Ház UL Enclosure Type 2
EMC CE a 2014/30/EU alapján
IEC/EN tanúsítvány IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval cULus az UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 szerint A hajtómű UL jelölése függ a használati
helyszíntől, és a készülék UL kompatibilitásától.
Higiéniai teszt:
A VDI 6022 1. rész / SWKI VA 104-01 szerint, tisztítható és fertőtleníthető, alacsony kibocsátású
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége 0.8 kV
Szennyezési szint 3
Környezeti páratartalom Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet -30...50°C [-22...122°F]
Tárolási hőmérséklet -40...80°C [-40...176°F]
Karbantartási igény karbantartásmentes

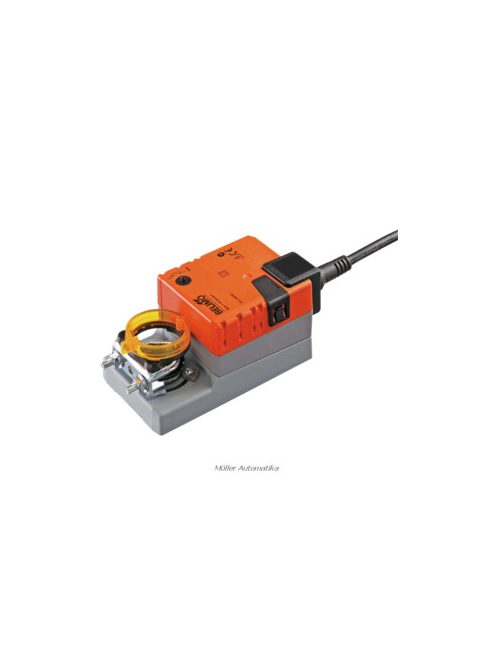

TMC24A magyar nyelvű adatlap
