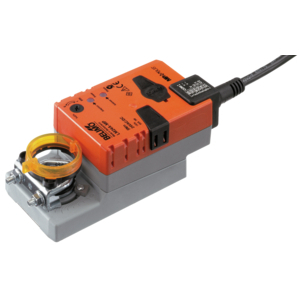

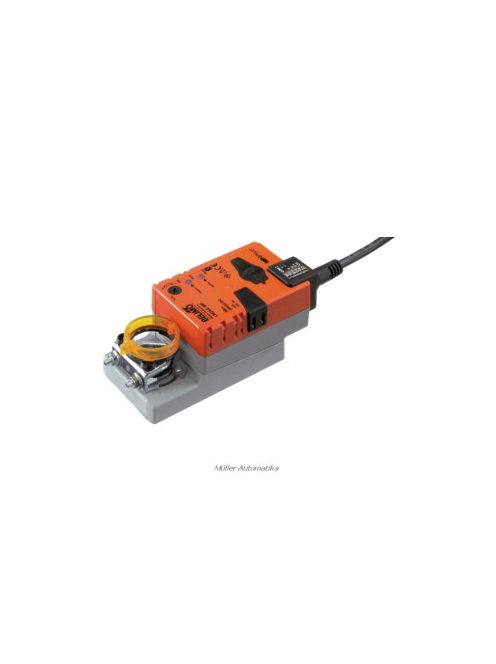

Műszaki adatok
Elektromos adatok:
Névleges feszültség: AC/DC 24 V
Névleges feszültséghez tartozó frekvencia: 50/60 Hz
Névleges feszültségtartomány: AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt: 2.5 W
Energiafogyasztás nyugalmi helyzetben: 1.3 W
Áramfelvétel vezeték-méretezéshez: 5 VA
Tápellátás/vezérlés csatlakozása: Kábel 1 m, 4x 0.75 mm²
Párhuzamos működés: Igen (vegye figyelembe a teljesítményadatokat)
Adatbusz kommunikáció:
Kommunikatív vezérlés: MP-Bus
Csomópontok száma: MP-Bus max. 8
Működési adatok:
Hajtómű forgatónyomatéka: 5 Nm
Forgatónyomaték változtatható: 25%, 50%, 75% csökkentett
Y működési tartomány: 2...10 V
Bemeneti ellenállás: 100 kΩ
Y működési tartomány változtatható: Kezdő pont 0,5...30 V Végpont 2.5...32 V
Opcionális üzemmódok: nyit/zár 3 pontos (csak AC) Moduláló (DC 0...32 V)
U pozíció-visszajelzés: 2...10 V
U pozíció-visszajelzés megjegyzés: Max. 0.5 mA
U pozíció-visszajelzés változtatható: Kezdő pont 0,5...8 V Végpont 2.5...10 V Pozíció pontossága ±5%
Hajtómű mozgásiránya: választható 0/1 kapcsolóval
Mozgásirány változtatható: elektronikusan megfordítható
Hajtómű mozgásiránya: megjegyzés Y = 0 V: A kapcsoló 0 (óramutató járásával ellentétes forgás) / 1 (óramutató járásával
megegyező forgás) pozíciójánál
Kézi felülbírálás: lezárható nyomógombbal
Elfordulási szög: Max. 95°
Elfordulási szög megjegyzés: mindkét oldalon korlátozható, mechanikusan beállítható végállásütközőkkel
Hajtómű futásideje: 150 s / 90°
Motor futásidő változtatható: 35...150 s
Működési adatok:
A hajtómű hangteljesítményszintje: 35 dB(A)
Beállítási tartománya adaptálása: kézi
Adaptációs beállítási tartomány változtatható: Nincs művelet Adaptáció bekapcsoláskor Adaptálás a kézi felülbíráló gomb megnyomása után
Felülbíráló vezérlés: MAX (maximum pozíció) = 100% MIN (minimum pozíció) = 0% ZS (közbenső helyzet, csak AC) = 50%
Felülbíráló vezérlés változtatható: MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanikus kapcsolódás: Univerzális rögzítőbilincs 6...20 mm
Pozíciójelzés: Mechanikus, dugaszolható
Biztonsági adatok:
IEC/EN érintésvédelmi osztály: III, Földeletlen érintésvédelmi törpefeszültség (SELV)
Tápforrás UL: Class 2 Supply
IEC/EN védelmi szint: IP54
NEMA/UL védelmi szint: NEMA 2
Ház: UL Enclosure Type 2
EMC: CE a 2014/30/EU alapján
IEC/EN tanúsítvány: IEC/EN 60730-1 és IEC/EN 60730-2-14
UL Approval: cULus az UL60730-1A, UL60730-2-14 and CAN/ CSA E60730-1 szerint A hajtómű UL jelölése függ a használati
helyszíntől, és a készülék UL kompatibilitásától.
Higiéniai teszt: A VDI 6022 1. rész / SWKI VA 104-01 szerint, tisztítható és fertőtleníthető, alacsony kibocsátású
Művelet típusa: 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége: 0.8 kV
Szennyezési szint: 3
Környezeti páratartalom: Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet: -30...50°C [-22...122°F]
Tárolási hőmérséklet: -40...80°C [-40...176°F]
Karbantartási igény: karbantartásmentes
