Nyomásfüggetlen szabályozócsap

Elektronikus nyomásfüggetlen szabályozócsapok a Belimo-tól.

Az EPIV négy funkciót egyesít egyetlen beépítésre kész egységben: mérés, vezérlés, kiegyensúlyozás és elzárás. Így növelheti a hatékonyságot a tervezés, a megvalósítás és az üzemeltetés során.
— Időtakarékos és biztonságos szelep kialakítás a maximális áramlási sebességnek megfelelően
— Az automatikus, állandó hidraulikus kiegyenlítés biztosítja a megfelelő vízmennyiséget nyomáskülönbség-ingadozások esetén, részterhelés mellett is
— A Belimo Assistant App végigvezeti Önt a beállítási folyamaton
— A mért áramlási sebesség valós idejű információja átláthatóságot teremt
— Támogatja a közös épületautomatizálási kommunikációs protokollokat (MP-bus, BAcnet, Modbus)
— A hőmérséklet- és glikolkompenzáció szabadalmaztatott logikája mindig pontos mérést és ellenőrzést biztosít
— A glikoltartalom pontos mérése hatékony ellenőrzést tesz lehetővé

Nézet:
Sorrend:
Raktáron
Szállítás raktárról
EP015R2_BAC

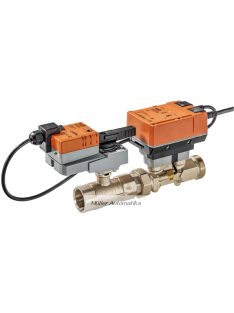

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 15, Belső és külső menetes, Rp 1/2"G 3/4", PN 25, ps 1600 kPa, V'nom 0.42 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV..F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV15F

171 810 Ft+ÁFA=218 199 Ft
Raktáron
Szállítás raktárról
EP020R2_BAC

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 20, Belső és külső menetes, Rp 3/4"G 1", PN 25, ps 1600 kPa, V'nom 0.69 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV20F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV20F

180 027 Ft+ÁFA=228 634 Ft
Raktáron
Szállítás raktárról
EP025R2_BAC

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 25, Belső és külső menetes, Rp 1"G 1 1/4", PN 25, ps 1600 kPa, V'nom 0.97 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV25F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV25F

191 979 Ft+ÁFA=243 813 Ft
Raktáron
Szállítás raktárról
EP032R2_BAC

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 32, Belső és külső menetes, Rp 1 1/4"G 1 1/2", PN 25, ps 1600 kPa, V'nom 1.67 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV32F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV32F

207 168 Ft+ÁFA=263 103 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
EP040R2_BAC

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 40, Belső és külső menetes, Rp 1 1/2"G 2", PN 25, ps 1600 kPa, V'nom 2.78 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV40F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV40F

246 261 Ft+ÁFA=312 751 Ft
Raktáron
Külföldi raktáron, szállítási idő 2-3 hét
EP050R2_BAC

Elektronikus nyomásfüggetlen szabályozócsap

Elektr. 2 járatú PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 50, Belső és külső menetes, Rp 2"G 2 1/2", PN 25, ps 1600 kPa, V'nom 4.17 l/s, Közeghőmérséklet -10...120°C [14...248°F], Glikolfelügyelet

A csőbe való beszereléshez a ZREV50F (csőcsavarzat) tartozék szükséges:

BELIMO-ZREV50F

305 772 Ft+ÁFA=388 330 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV15F

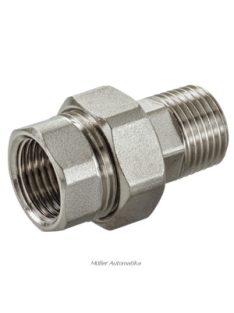

Csőcsavarzat for EPIV / Energy valve with external thread, DN 15, Rp 1/2", G 3/4"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

3 262 Ft+ÁFA=4 143 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV20F

Csőcsavarzat for EPIV / Energy valve with external thread, DN 20, Rp 3/4", G 1"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

5 005 Ft+ÁFA=6 356 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV25F

Csőcsavarzat for EPIV / Energy valve with external thread, DN 25, Rp 1", G 1 1/4"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

8 292 Ft+ÁFA=10 531 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV32F

Csőcsavarzat for EPIV / Energy valve with external thread, DN 32, Rp 1 1/4", G 1 1/2"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

11 777 Ft+ÁFA=14 957 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV40F

Csőcsavarzat for EPIV / Energy valve with external thread, DN 40, Rp 1 1/2", G 2"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

14 815 Ft+ÁFA=18 815 Ft
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét
BELIMO_ZREV50F

Csőcsavarzat nyomásfüggetlen elektronikus szabályozó golyóscsaphoz/külső menetes energy valve-hez, DN 50, Rp 2", G 2 1/2"

Csőcsavarzat
• G belső menet az Rp belső menethez
• beleértve a tömítést

22 883 Ft+ÁFA=29 061 Ft

Szabályozó gyolyóscsap, ultrahanos átfolyásmérő által vezérelt térfogatáram szabályozással
2-járatú, Belső és külső menetes, PN 25 (EPIV)

Légkezelők- és fűtőrendszerek vízoldali szabályzására, zárt hideg és meleg vízrendszerekhez
Névleges feszültség AC/DC 24 V
Vezérlés: kommunikáció BACnet MS/TP-n, Modbus RTU-n, Belimo MP Bus-on vagy hagyományos 0..10V
vezérlésen keresztül.
 Aktív érzékelő-jelek és kapcsolóérintkezők átalakítása.

Működési mód:

A HVAC teljesítményeszköz három elemből, a szabályozó golyóscsapból (CCV), az
áramlásmérővel rendelkező mérőcsőből és magából a hajtóműből áll. A beállított maximális
térfogatáram (V' max) a maximális pozícionálási jelhez van hozzárendelve (általában 100%). A
HVAC teljesítményeszköz kommunikációképes jelekkel vezérelhető. A mérőcsőben lévő érzékelő
érzékeli a közeget, és ez adja a térfogatáram értéket. A mért értéket az alapjelhez kompenzálja.
A hajtómű a szelep pozíciójának változtatásával korrigálja az eltérést. Az α elfordulásszög a
vezérlőelemen áthaladó nyomáskülönbség függvényében változik(lásd az áramlási görbéket).

Szabályozási karakterisztika:

A folyadék sebességét a mérőkomponensben (érzékelő elektronika) méri és átalakítja
térfogatáram jellé.
Az Y pozicionáló jel a hőcserélőn keresztülhaladó Q teljesítménynek felel meg, a térfogatáramot
az EPIV egység szabályozza. Az Y pozícionáló jel egyenszázalékos átfolyási jelleggörbévé alakul
és hozzárendelődik új w' referencia változó V'max. értékként. A pillanatnyi érték eltérése képezi
az Y1 vezérlő jelet a hajtómű számára.
A speciálisan konfigurált szabályozási paraméterek és a precíz áramlásérzékelő együttesen
biztosítják a stabil minőség szabályzást. Nem alkalmasak, azonban, gyors szabályozási
folyamatokhoz, azaz háztartási víz szabályozásához. Az U5 a mért térfogatáramot jelzi ki
feszültségként (gyári beállítás).
A V'max paraméterezése Belimo Assistant mobilalkalmazással:
U5 a megfelelő V'nom-ra vonatkozik, azaz ha a V'max pl. a V'nom 50%-a, akkor Y = 10 V, U5 = 5
V.Alternatívaként az U5 használható a szelep nyitási szögének (helyzetének) vagy a folyadék
hőmérsékletének kijelzésére

Átfolyás-vezérlés
A V'nom érték a maximális áramlási érték.
V'max az a maximális átfolyási sebesség, amely a legmagasabb DDC vezérlő jelhez lett rendelve.
A V'max érték a V'nom érték 25%-a és 100%-a között állítható.

Lappangó áramlás elfolytása:

Mivel a nyitási ponton az áramlási sebesség nagyon alacsony, ezt az érzékelő már nem tudja az
előírt tűrésen belül mérni. Ez a tartomány elektronikusan felülírásra kerül.
Szelep nyitása
A szelep mindaddig zárva marad, amíg a DDC vezérlő jelnek megfelelő térfogatáram el nem éri
a V'nom 1%-át. Az átfolyási jelleggörbe mentén történő vezérlés ezen érték túllépése után válik
aktívvá.
Szelep zárása
Az átfolyási jelleggörbe alapján történő vezérlés a V'nom 1%-ának megfelelő térfogatáramig
aktív. Ha a szint ezen érték alá csökken, akkor a térfogatáram a V'nom 1%-án marad. Ha a
térfogatáram szint a DDC vezérlő jel által előírt V'nom 0.5%-os értéke alá csökken, akkor a szelep
lezár.
