Nyomástávadó

A svájci Belimo cég kiváló minőségű és megbízható abszolút és differenciál nyomástávadói.

A differenciál nyomástávadók főbb alaklmazási területei:

Légkezelő berendezések légmennyiség szabályozása.
Szűrő szennyezettség mérése
Tisztatereknél helyiség nyomásszabályozás

-100..2500Pa-ig különböző tartományokban 0..20mA, 0..10V, és modbus rtu kommunikációs kimenetekkel
Elérhető LCD kijelzővel ésauto-zéró funkcióval is.

Belimo gyártmányú abszolút nyomástávadók

40 bar nyomásig 4..20mA-es és 0..10V-os analóg kimenetekkel. Épületgépészeti automatizáláshoz fűtési és hűtési rendszereknél víznyomás mérésére, nyomástartás szabályozásához.

Nézet:
Sorrend:
Rendelhető
Külföldi raktáron, szállítási idő 2-3 hét

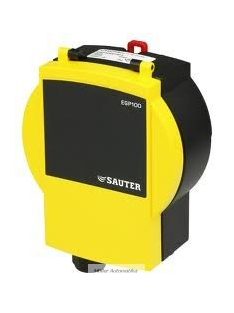

EGP100F301_401

EGP 100 F301-401 0..150-300Pa/0..10V ill 4..20mA differenciál nyomástávadó levegőre.

Sauter gyártmányú, nyomáskülönbség távadó.
Főbb felhasználási terület lépcsőházi túlnyomás szabályozás, tisztaterű helyiségek túlnyomás méréséhez illetve légkezelő berendezések légmennyiség szabályozásához.
A készülékkel a csatlakozó elemeket és védőcsövet nem szállítjuk, külön rendelhető.
Igény esetén kalibrálási (mérési) bizonyítvánnyal együtt is szállítjuk.

49 017 Ft+ÁFA=62 252 Ft

Az 1975-ben, Svájcban alapított Belimo mára a világ egyik vezető fejlesztő és gyártó cégévé nőtte ki magát a HVAC-iparban. A Belimo abszolút és differenciál nyomástávadóira jellemző a gyors reakcióidő, a nagy pontosság, a méréshatárok széles választéka. Az esztétikus megjelenésnek köszönhetően minden környezetben kiválóan alkalmazható. Szerszámokat alig igénylő megoldások (rápattintható fedő, rugós sorkapcsok) mellett villámgyorsan telepíthető. Közegek szerint alkalmas levegő, víz ill. víz-glikol keverék nyomás mérésére is.



A differenciál nyomástávadók légtechnikai alkalmazása:



Tiszta-terek helyiség nyomásszabályozása alacsony méréshatárú távadókkal (+/- 150 Pa) történik, amikor egy magas tisztasági követelményekkel bíró helyiséget a környezetéhez képest 5..20 Pa túlnyomáson kell tartani a légkezelő berendezés megfelelő szabályozásával. Ilyen alacsony túlnyomás is lehetővé teszi a por- és szennyező részecskéktől mentes gyártási terület berendezését. Kis relatív nyomáskülönbség kialakítása nagyon magas mérési pontosságot igényel, melyre a Belimo nyomástávadói kimagaslóan alkalmasak. Az LCD kijelzős modellek esetében a kijelzőn megjeleníthető a helyiség pillanatnyi nyomása.

Légkezelő berendezések szállított légmennyiség szabályozásához már magasabb méréshatárú távadókat alkalmaznak (0..2500 vagy akár 0..7000 Pa), ekkor a légcsatornában a ventilátor mérőkúpján kialakított mérőpontok között (szívott és nyomott oldal) kialakult nyomáskülönbség utal a szállított légmennyiségre. LCD kijelzővel ellátott távadóknál a szállított légmennyiség kijelezhető, amihez szükséges az adott ventilátor "k" faktorának ismerete. Ez jellemzően a ventilátor gyártójának adatlapján található meg. A Belimo letölthető leírásában megtalálható képletekből választva (és a választást a távadó megfelelő modbus regiszterében beállítva) a távadó már ki tudja jelezni a szállított légmennyiséget.

Szűrő szennyezettség mérhető a ventilátorok légszállításához hasonló módon, de itt a szűrő előtti és utáni nyomásmérési pontok a légcsatornában kialakult ellenállást, azaz a szűrő eltömődését mérik.

A differenciál nyomástávadók 0..20mA, ill. 0..10V-os kimenetein mérhető ill. a Modbus kommunikációra alkalmas modellek esetében közvetlenül regiszterekből is kiolvasható a mért nyomáskülönbség.

A nullpont beállítás történhet kézileg (általában évente), vagy az automatikus nullpont kalibrációval rendelkező távadók esetében ez teljesen automatikusan zajlik.



Abszolút nyomástávadók a vizes rendszerekben:



Épületgépészeti automatizálásban fűtési és hűtési rendszereknél víznyomás mérésére, nyomástartás ellenőrzéséhez alkalmazzák.

Vizes rendszerekben a nyomásszabályozás elengedhetetlen eszköze, ahol a szivattyú teljesítménye frekvenciaváltóval változtatható az elvárt nyomás függvényében. Összetett, több szivattyúval rendelkező esetében lehetővé teszi, hogy az automatika döntse el, pillanatnyilag hány szivattyú üzeme szükséges az aktuálisan elvárt nyomásérték fenntartásához, ami további teret nyit a szivattyúk futásteljesítmény kiegyenlítésében.
