Műszaki adatok:
Elektromos adatok:
Névleges feszültség: AC/DC 24 V
Névleges feszültséghez tartozó frekvencia: 50/60 Hz
Névleges feszültségtartomány: AC 19.2...28.8 V / DC 21.6...28.8 V
Energiafogyasztás működés alatt: 0.5 W
Áramfelvétel vezeték-méretezéshez: 1 VA
Tápellátás/vezérlés csatlakozása: Kábel 1 m, 3x 0.75 mm²
Párhuzamos működés: Igen (vegye figyelembe a teljesítményadatokat)
Működési adatok:
Hajtómű forgatónyomatéka: 2 Nm
Y működési tartomány: 2...10 V
Bemeneti ellenállás: 100 kΩ
Kézi felülbírálás: ideiglenes fogaskerék kioldás
Hajtómű futásideje: 90 s / 90°
A hajtómű hangteljesítményszintje: 35 dB(A)
Pozíciójelzés: Mechanikus
Biztonsági adatok:
IEC/EN érintésvédelmi osztály: III, Földeletlen érintésvédelmi törpefeszültség (SELV)
IEC/EN védelmi szint: IP40
EMC: CE a 2014/30/EU alapján
IEC/EN tanúsítvány: IEC/EN 60730-1 és IEC/EN 60730-2-14
Művelet típusa 1. típus
Tápellátás/vezérlés névleges impulzus feszültsége: 0.8 kV
Szennyezési szint: 3
Környezeti páratartalom: Max. 95% RH, nem kondenzálódó
Környezeti hőmérséklet: -7...50°C [19...122°F]
Tárolási hőmérséklet: -40...80°C [-40...176°F]
Karbantartási igény: karbantartásmentes

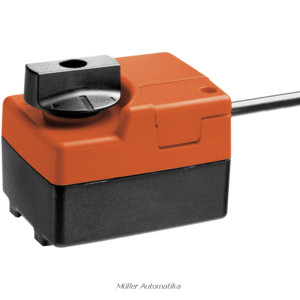

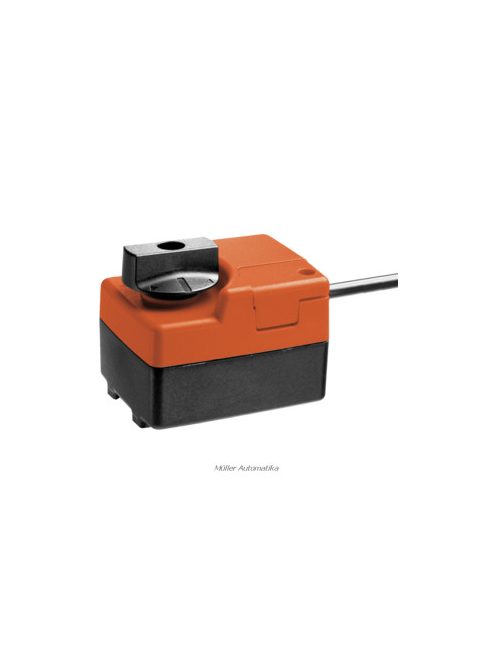

TR24-SR magyar nyelvű adatlap
