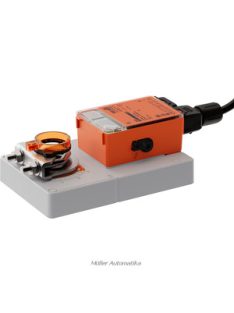

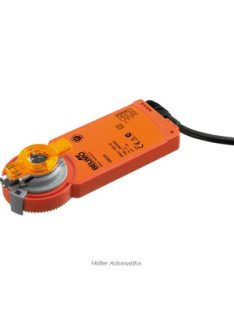

Zsalumozgató motor

Innovációk a komfort, az energiahatékonyság és a biztonsági megoldások terén

A Belimo a fűtő, szellőztető és légkondicionáló rendszerek energiahatékony vezérlésére szolgáló terepi eszközök fejlesztésének, gyártásának és forgalmazásának globális piacvezető vállalata. Az alaptevékenységünk középpontjában a zsaluhajtóművek, szabályozószelepek, érzékelők és mérőműszerek állnak. Az 1975-ben alapított vállalat több, mint 80 országban mintegy 2200 embert foglalkoztat, és a svájci tőzsdén (SIX) 1995 óta jegyzik.

Rugalmas teljesítmény és funkciók

A Belimo zsalumozgatókat különböző HVAC zsalualkalmazásokra terveztük. Köszönhetően az 1 Nm-től 160 Nm-ig terjedő széles forgatónyomaték-tartománynak és alaphelyzetben a zsalutengelyekre való közvetlen felszerelhetőségnek a megoldásaink sokféle alkalmazásra alkalmasak. Ilyen alkalmazások például, a következők: szabályozózsaluk telepítése légkondicionáló berendezésekbe, levegőelosztás és beltériegységek telepítése további légkezelés céljából olyan közintézménybe, mint az irodák, szállodák, kórházak, iskolák, egyetemi épületek és adatközpontok, könnyen telepíthető Belimo hajtóművekkel.



Nézet:
Sorrend:
Raktáron

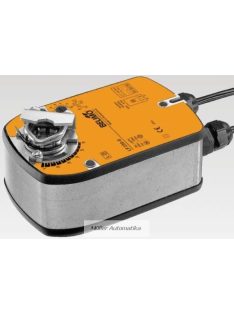

LF230-S

4N-os 230V-os zsalumozgató rugóvisszatérítéssel max 0,8m2 zsalufelületig beépített állásvisszajelző kapcsolóval.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.
Rugóvisszatérítéses, áramkimaradásra záró biztonsági kivitel.
Legfőbb alkalmazási területe fagyvédelmi zsaluk hajtása, ahol fontos hogy áramkimaradás esetén a zsaluk lezárjanak és meggátolják a hőcserélők esetleges elfagyását
Használható kb 0,8m2-os zsalufelületig.
1 db beépített váltóérinkezős állásvisszajelző kontaktussal rendelkezik. A pozíció visszajelzés 0..100% között állítható.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 8-16mm.

68 708 Ft+ÁFA=87 259 Ft
Raktáron
Szállítás raktárról
Szállítási idő 1-1,5 hét
LF24

4N-os 24V-os zsalumozgató rugóvisszatérítéssel max 0,8m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.
Rugóvisszatérítéses, áramkimaradásra záró biztonsági kivitel.
Legfőbb alkalmazási területe fagyvédelmi zsaluk hajtása, ahol fontos hogy áramkimaradás esetén a zsaluk lezárjanak és meggátolják a hőcserélők esetleges elfagyását
Használható kb 0,8m2-os zsalufelületig.

Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 8-16mm.

55 621 Ft+ÁFA=70 638 Ft
Rendelhető
Szállítás raktárról
Szállítási idő 1-1,5 hét
LF24-S

4N-os 24V-os zsalumozgató rugóvisszatérítéssel max 0,8m2 zsalufelületig beépített állásvisszajelző kapcsolóval.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.
Rugóvisszatérítéses, áramkimaradásra záró biztonsági kivitel.
Legfőbb alkalmazási területe fagyvédelmi zsaluk hajtása, ahol fontos hogy áramkimaradás esetén a zsaluk lezárjanak és meggátolják a hőcserélők esetleges elfagyását
Használható kb 0,8m2-os zsalufelületig.
1 db beépített váltóérinkezős állásvisszajelző kontaktussal rendelkezik. A pozíció visszajelzés 0..100% között állítható.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 8-16mm.

64 034 Ft+ÁFA=81 323 Ft
Raktáron
Szállítás raktárról
Szállítási idő 1-1,5 hét
LF24-SR

4N-os 24V-os 0..10V vezérlésű zsalumozgató rugóvisszatérítéssel max 0,8m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához, meghatározott szögű nyitásához.
Folyamatos vezérlésű, a 0..10V-os vezérlőfeszültségneknek megfelelő nyitási szög.
Rugóvisszatérítéses, áramkimaradásra záró biztonsági kivitel.
Legfőbb alkalmazási területe fagyvédelmi zsaluk hajtása, ahol fontos hogy áramkimaradás esetén a zsaluk lezárjanak és meggátolják a hőcserélők esetleges elfagyását
Használható kb 0,8m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 8-16mm.

75 485 Ft+ÁFA=95 866 Ft
Raktáron
Szállítás raktárról
Szállítási idő 1-1,5 hét
LM230A-S

5N-os 230V-os zsalumozgató max 1m2 zsalufelületig beépített állásvisszajelző kapcsolóval.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.
1 db beépített váltóérinkezős állásvisszajelző kontaktussal rendelkezik. A pozíció visszajelzés 0..100% között állítható.


40 664 Ft+ÁFA=51 643 Ft
Rendelhető
Szállítás raktárról
Szállítási idő 1-1,5 hét
LM230ASR

5N-os 230V-os 0..10V vezérlésű zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához, meghatározott szögű nyitásához.
Folyamatos vezérlésű, a 0..10V-os vezérlőfeszültségneknek megfelelő nyitási szög.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

57 257 Ft+ÁFA=72 716 Ft
Raktáron
Szállítás raktárról
LM24A

5N-os 24V-os zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

35 756 Ft+ÁFA=45 410 Ft
Rendelhető
Szállítás raktárról
Szállítási idő 1-1,5 hét
LM24A-S

5N-os 24V-os zsalumozgató max 1m2 zsalufelületig beépített állásvisszajelző kapcsolóval.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.
1 db beépített váltóérinkezős állásvisszajelző kontaktussal rendelkezik. A pozíció visszajelzés 0..100% között állítható.


40 664 Ft+ÁFA=51 643 Ft
Raktáron
Szállítás raktárról
Szállítási idő 1-1,5 hét
LM24A-SR

5N-os 24V-os 0..10V vezérlésű zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához, meghatározott szögű nyitásához.
Folyamatos vezérlésű, a 0..10V-os vezérlőfeszültségneknek megfelelő nyitási szög.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

48 142 Ft+ÁFA=61 141 Ft
Raktáron
Szállítási idő 1-1,5 hét
LMC230A

5N-os gyorsjárású (35 sec) 230V-os zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához.
Használható kb 1m2-os zsalufelületig. gyorsjárású (35 sec)
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

36 691 Ft+ÁFA=46 597 Ft
Raktáron
Szállítás raktárról
LMC24A

5N-os gyorsjárású (35 sec) 24V-os zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához.
Használható kb 1m2-os zsalufelületig. gyorsjárású (35 sec)
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

36 691 Ft+ÁFA=46 597 Ft
Rendelhető
Szállítás raktárról
Szállítási idő 1-1,5 hét
LMC24A-SR

5N-os gyorsjárású (35 sec) 24V-os 0..10V vezérlésű zsalumozgató max 1m2 zsalufelületig.

Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának vagy pillangószelepének mozgatásához, meghatározott szögű nyitásához.
Gyorsjárású (35 sec), folyamatos vezérlésű, a 0..10V-os vezérlőfeszültségneknek megfelelő nyitási szög.
Használható kb 1m2-os zsalufelületig.
Befogható zsalutentengely mérete: (hengeres vagy négyzetes) 6-20mm.

49 311 Ft+ÁFA=62 625 Ft

Rugóvisszatérítéses, áramkimaradásra záró zsalumozgatók:

Számos alkalmazásnál követelmény, hogy a zsalumozgató motor áramkimaradás esetén is ellássa védelmi funkcióját. Tipikus példája ennek a fagyvédelmi zsaluk működtetése. Egy frisslevegős vizes fűtőregiszterrel működő légkezelő gépnél fontos, hogy megvédjük a hőcserélők esetleges elfagyását. Ez előfordulhat, ha valamilyen oknál fogva megszűnik a melegvíz ellátás, a szabályozó szelep, szivattyú, kazán vagy a vezérlő elektronika meghibásodása miatt. A fagyásveszélyt a regiszter kilépő oldalára szerelt fagyvédelmi termosztát érzékeli, és általában a vezérlő plc/ddc egységet megkerülve, közvetlenül állítja le a ventilátorokat és zárja le a fagyvédelmi zsalukat, ezzel megakadályozva, hogy a kinti hideg levegő akár gravitációsan is a regiszterekre jusson. Áramkimaradás esetén ugyan a ventilátorok is leállnak, de energia hiányában a zsalukat már nem lehetne normál motoros hajtóművekkel lezárni. Erre a funkciókra találták ki a rugóvisszatérítésű mozgató motorokat. A nyitást motorikusan végzi, és ezzel egyidőben a motor egy rugós egységet is "felhúz" , ami áramikimaradás esetén külső energia nélkül is képes visszazárni a zsalukat. Alaphelyzetben a nyit-zár funkciójú hajtóművek működtetése kétvezetékes (24V vagy 230V), a feszültséget rákapcsolva nyitnak, lekacsolva rugó ellenében zárnak. Az zárási irány ugyan csak egyirányú lehetne, de motor felépítése teljesen szimmetrikus, így ha a zsalu mechanikája úgy ígényli, egyszerűen át lehet fordítani az egységet.

Zsalumozgató motorok szuperkapacitással

A Belimo rugóvisszatéres mozgató motorjai egészen 30Nm-es kivitelig kaphatók ami már akár 6 nm-es zsalufelületig használhatók, de létezik 8 nm-ig használható 40Nm-es illetve a különleges alkalmazásokhoz 160Nm-es kivitel is. Ezek működési elve egészen érdekes, az áramkimaradásra történő zárást nem rugóerővel oldották meg, hanem egy un. szuperkapacitás használatával. Normál üzemben, amikor a berendezés feszültség alatt van, egy nagy kapacítású kondenzátort (pontosabban kondenzátor csoportot) töltenek fel, és a tárolt energiát felhasználva, áramkimaradás esetén a kivánt pozícióba állítja a motort.

Levegő visszkeveréssel energiamegtakarítás

Léteznek 0..10V vezérlésű rugóvisszatérítéses motorok is, ezek nyitási pozícióját a vezérlő feszültség határozza meg. Ezeket általában levegő visszakeverős rendszereknél használják, ahol a friss- ill kidobott levegő, illetve a visszakevert levegő arányát lehet beállítani a zsaluk vezérlésével. Nyilvánvaló, hogy kevesebb frisslevegő bejuttatásával a legtöbb esetben jelentős fűtési vagy hűtési energa takarítható meg. Ezeknél a rendszereknél érdemes az elszívott levegő minőségét (VOC) vagy CO2 tartalmát nézni és a vezérlést ennek megfelelően beálítani. Másik vezérlési elv az un. Free-Cooling kihasználása. Amikor egy szellőztetett területnek hűtési igény van és a kinti levegő alkalmas a helyiség hőmérsékletének csökkentésére, a keverési arány módosításával, a frisslevegő nagyobb arányú beengedésével, ugyancsak rengeteg energiát lehet megtakaríani.

Hővisszanyerők megkerülése motoros Bypass zsalukkal:

Zsalumozgató motorok másik felhasználási területe a keresztirányű levegő-levegő hővisszanyerők megkerülése egy un. bypass zsaluval. Erre általában két esetben lehet szükség. Az egyik a feljebb leírt free-cooling, azaz szabadhűtés funkció, a másik a hővisszanyerő eltömődése, vagy annak lejegesedésének elkerülése esetén válhat szükégessé. Az eljegesedés előfordulhat, amikor a hővisszanyerő felülete már fagyáspont alatti hőmérsékletű és a helyiségből elszívott levegő nedvességtartalma a hideg felületen kicsapódik és a lamellákra ráfagy, ezzel eltömítve a levegő szabad áramlását. Nagyobb teljesítényű gépek esetén ez komoly károkat okozhat. A jegesedéses eltömődés detektálásra érdemes differenciál nyomáskapcsolókat használni, a hővisszanyerő elszívó ágának ki és belépő pontjára csatlakoztatva, vagy megelőzésként a kilépő levegő hőmérsékletét mérni, és 3-5 C-fok alatti hőmérséklet esetén a bypass zsaluka arányosan kinyitni.
Természetesen Bypass zsalu működtetéséhez már nincs szükség áramkimaradásra záró motorokra, ott már használhatók a normál mozgatók is.

Zsalumozgatók tápellátása, vezérlése:

A Belimo zsalumozgatói az ipari gyakorlathoz és szabványokhoz igazodva 24VAC/DC vagy 230VAC tápfeszültségről működtethetők. Speciális kivitelek a 48VDC-s típusok, ezeket általában távközlési kiszolgáló rendszereknél használják, de a Belimo kinálatában egyre gyakrabban jelennek meg a multifeszültséges tipusok is (NFA, SFA) ezek 24..240VAC vagy 24..128VDC feszültségről működtethetők.
Vezérlésüket tekintve 4 csoportba oszthatók: 2-pont (nyit-zár), 3-pont (nyit-áll-zár), folyamatos (modulációs) 0..10V-os, illetve a különböző kommunikációs vezérlési lehetőségek (Mp-bus, modbus, Bacnet stb).
A 2-ill 3-pontosak lehetnek 24 vagy 230V-osak, a 0..10V-os vezérlésűek legtöbbször 24V tápfeszültéget igényelnek.
Ezalól kivétel egy különleges típus, az LR230ASR, ami 230V-os táplálású, 0..10V-os vezérlésű és még egy 24VDC-s segédtáp kimenete is van, aminek segítségével távállító potmétert  (CRP24-B1, SGA24, SGF24) is csatlakoztathatunk a motorhoz a pozíció beállításához. Ez nagyon hasznos, ha feladat egy helyiség egyedi légmennyiségének beállítása fali kezelőről.
