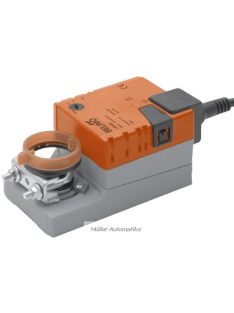

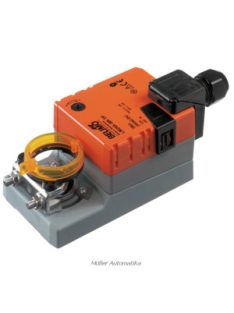

Zsalumozgató motor

A Belimo a fűtő, szellőztető és légkondicionáló rendszerek energiahatékony vezérlésére szolgáló terepi eszközök fejlesztésének, gyártásának és forgalmazásának globális piacvezető vállalata. Az alaptevékenységünk középpontjában a zsaluhajtóművek, szabályozószelepek, érzékelők és mérőműszerek állnak. Az 1975-ben alapított vállalat több, mint 80 országban mintegy 2200 embert foglalkoztat, és a svájci tőzsdén (SIX) 1995 óta jegyzik.

Rugalmas teljesítmény és funkciók

Rugóvisszatérítéses, áramkimaradásra záró zsalumozgatók:

Számos alkalmazásnál követelmény, hogy a zsalumozgató motor áramkimaradás esetén is ellássa védelmi funkcióját. Tipikus példája ennek a fagyvédelmi zsaluk működtetése. Egy frisslevegős vizes fűtőregiszterrel működő légkezelő gépnél fontos, hogy megvédjük a hőcserélők esetleges elfagyását. Ez előfordulhat, ha valamilyen oknál fogva megszűnik a melegvíz ellátás, a szabályozó szelep, szivattyú, kazán vagy a vezérlő elektronika meghibásodása miatt. A fagyásveszélyt a regiszter kilépő oldalára szerelt fagyvédelmi termosztát érzékeli, és általában a vezérlő plc/ddc egységet megkerülve, közvetlenül állítja le a ventilátorokat és zárja le a fagyvédelmi zsalukat, ezzel megakadályozva, hogy a kinti hideg levegő akár gravitációsan is a regiszterekre jusson. Áramkimaradás esetén ugyan a ventilátorok is leállnak, de energia hiányában a zsalukat már nem lehetne normál motoros hajtóművekkel lezárni. Erre a funkciókra találták ki a rugóvisszatérítésű mozgató motorokat. A nyitást motorikusan végzi, és ezzel egyidőben a motor egy rugós egységet is "felhúz" , ami áramikimaradás esetén külső energia nélkül is képes visszazárni a zsalukat. Alaphelyzetben a nyit-zár funkciójú hajtóművek működtetése kétvezetékes (24V vagy 230V), a feszültséget rákapcsolva nyitnak, lekacsolva rugó ellenében zárnak. Az zárási irány ugyan csak egyirányú lehetne, de motor felépítése teljesen szimmetrikus, így ha a zsalu mechanikája úgy ígényli, egyszerűen át lehet fordítani az egységet.

Zsalumozgató motorok szuperkapacitással

A Belimo rugóvisszatéres mozgató motorjai egészen 30Nm-es kivitelig kaphatók ami már akár 6 nm-es zsalufelületig használhatók, de létezik 8 nm-ig használható 40Nm-es illetve a különleges alkalmazásokhoz 160Nm-es kivitel is. Ezek működési elve egészen érdekes, az áramkimaradásra történő zárást nem rugóerővel oldották meg, hanem egy un. szuperkapacitás használatával. Normál üzemben, amikor a berendezés feszültség alatt van, egy nagy kapacítású kondenzátort (pontosabban kondenzátor csoportot) töltenek fel, és a tárolt energiát felhasználva, áramkimaradás esetén a kivánt pozícióba állítja a motort.

Levegő visszkeveréssel energiamegtakarítás

Léteznek 0..10V vezérlésű rugóvisszatérítéses motorok is, ezek nyitási pozícióját a vezérlő feszültség határozza meg. Ezeket általában levegő visszakeverős rendszereknél használják, ahol a friss- ill kidobott levegő, illetve a visszakevert levegő arányát lehet beállítani a zsaluk vezérlésével. Nyilvánvaló, hogy kevesebb frisslevegő bejuttatásával a legtöbb esetben jelentős fűtési vagy hűtési energa takarítható meg. Ezeknél a rendszereknél érdemes az elszívott levegő minőségét (VOC) vagy CO2 tartalmát nézni és a vezérlést ennek megfelelően beálítani. Másik vezérlési elv az un. Free-Cooling kihasználása. Amikor egy szellőztetett területnek hűtési igény van és a kinti levegő alkalmas a helyiség hőmérsékletének csökkentésére, a keverési arány módosításával, a frisslevegő nagyobb arányú beengedésével, ugyancsak rengeteg energiát lehet megtakaríani.

Hővisszanyerők megkerülése motoros Bypass zsalukkal:

Zsalumozgató motorok másik felhasználási területe a keresztirányű levegő-levegő hővisszanyerők megkerülése egy un. bypass zsaluval. Erre általában két esetben lehet szükség. Az egyik a feljebb leírt free-cooling, azaz szabadhűtés funkció, a másik a hővisszanyerő eltömődése, vagy annak lejegesedésének elkerülése esetén válhat szükégessé. Az eljegesedés előfordulhat, amikor a hővisszanyerő felülete már fagyáspont alatti hőmérsékletű és a helyiségből elszívott levegő nedvességtartalma a hideg felületen kicsapódik és a lamellákra ráfagy, ezzel eltömítve a levegő szabad áramlását. Nagyobb teljesítényű gépek esetén ez komoly károkat okozhat. A jegesedéses eltömődés detektálásra érdemes differenciál nyomáskapcsolókat használni, a hővisszanyerő elszívó ágának ki és belépő pontjára csatlakoztatva, vagy megelőzésként a kilépő levegő hőmérsékletét mérni, és 3-5 C-fok alatti hőmérséklet esetén a bypass zsaluka arányosan kinyitni.
Természetesen Bypass zsalu működtetéséhez már nincs szükség áramkimaradásra záró motorokra, ott már használhatók a normál mozgatók is.

Zsalumozgatók tápellátása, vezérlése:

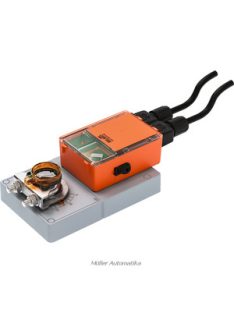

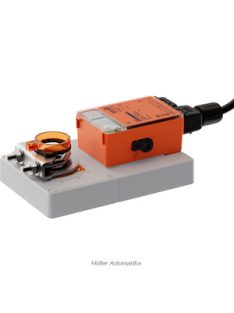

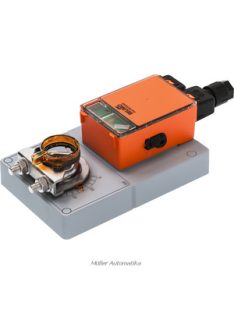

A Belimo zsalumozgatói az ipari gyakorlathoz és szabványokhoz igazodva 24VAC/DC vagy 230VAC tápfeszültségről működtethetők. Speciális kivitelek a 48VDC-s típusok, ezeket általában távközlési kiszolgáló rendszereknél használják, de a Belimo kinálatában egyre gyakrabban jelennek meg a multifeszültséges tipusok is (NFA, SFA) ezek 24..240VAC vagy 24..128VDC feszültségről működtethetők.
Vezérlésüket tekintve 4 csoportba oszthatók: 2-pont (nyit-zár), 3-pont (nyit-áll-zár), folyamatos (modulációs) 0..10V-os, illetve a különböző kommunikációs vezérlési lehetőségek (Mp-bus, modbus, Bacnet stb).
A 2-ill 3-pontosak lehetnek 24 vagy 230V-osak, a 0..10V-os vezérlésűek legtöbbször 24V tápfeszültéget igényelnek.
Ezalól kivétel egy különleges típus, az LR230ASR, ami 230V-os táplálású, 0..10V-os vezérlésű és még egy 24VDC-s segédtáp kimenete is van, aminek segítségével távállító potmétert  (CRP24-B1, SGA24, SGF24) is csatlakoztathatunk a motorhoz a pozíció beállításához. Ez nagyon hasznos, ha feladat egy helyiség egyedi légmennyiségének beállítása fali kezelőről.
