Hőmérséklet érzékelők

Az épletgépészeti rendszerek automatizálásánál, legyen szó lakossági vagy ipari felhasználásról, az egyik legfontosabb eszköz a hőmérséklet érzékelő.
Lakások, társasházak, ipari létesítmények fűtés- hűtés szabályozásához elengedhetetlen, hogy a hőmérsékletet megbízható módon lehetőség szerint nagy pontossággal mérjük és a különböző beavatkozó elemeket ennek megfelelően vezéreljük programozható vezérlők segítségével (PLC és DDC vezérlések).
Kazánok, hőszivattyúk, folyadékhűtők, hőközponti elosztók előremenő körei, radiátoros fűtések, padlófűtések, fal-és mennyezet fűtések és hűtések, használati melegvíz előállítás, légkezelő berendezések, technológiai hűtések és temperálások, csak néhány alkalmazási terület, ahol vezérléshez elengedhetetlen a használatuk.
Ugyanez ez a helyzet, ha nem szabályozásra van szükség, hanem pl. energiamegtakarítás, optimalizásás, esetleg riasztás céljából szükséges monitorozni a hőmérsékleteket egy épületben, vagy valamely technológiában.

Hőmérséklet érzékelők fajtái:

Általunk forgalmazott hőmérséklet-érzékelőket alapvetően két tulajdonságuk alapján sorolhatjuk be.

Az egyik a beépítés illetve felhasználás módja, mely szerint megkülönböztetünk többek között oldalfalra szerelhető kiviteleket, vízhőmérséklet mérőket, vagy légcsatornába szerelhetőeket.

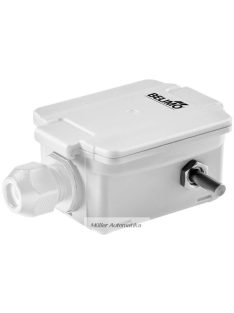

A falra szerelhetők pl. a külső hőmérséklet érzékelők, vagy az ipari csarnokokba szánt helyiség hőmérséklet érzékelő, amelyeknél fontos a mechanikai védelem és min IP65-ös vízállóság. Külső hőérzékelőknél, amennyiben nincs lehetőség napsütésmentes helyre, általában északi oldalra elhelyezni a szenzort, kapható árnyékló tokozatú kivitel.
Lakásokba, irodahelyiségekbe az esztétikus megjelenés a fontos.

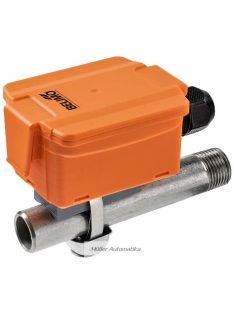

A vízhőmérséklet érzékelő lehet csőre bilincselhető kivitel, vagy a vízcsőbe épített védőhüvelybe dugható érzékelő.

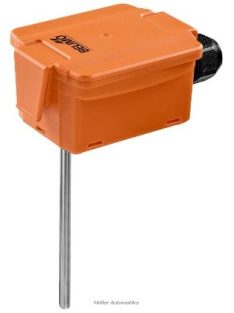

A légcsatornába építhetők egy szerelőkonzol segítségével erősíthetők fel a csatorna oldalfalára, az elektromos csatlakozás kívülről történik, maga az érzékelő védőcsöve a csatornában a légáramlás útjában helyezkedik el.  Mind a víz, mind a légycsatornázható kivitelek különböző hosszban elérhetők.
Természetesen a külső, a helyiség és a légcsatorna érzékelő elérhetők kombinált kivitelben is, ahol a hőmérséklet mellett egyéb jellemzők is mérhetők, mint például relatív páratartalom, abszolút nedvesség, harmatponti hőmérséklet, CO2 tartalom, VOC- légminőség (illékony szerves vegyületek) stb.
A szenzorok másik fontos tulajdonsága a kimeneti jel fajtája.

Jellemzően két csoportba sorolhatók, aktív és passzív szenzorok.
A passzív érzékelők jellemzően ellenáláshőmérők, ahol az érzékelő elem a hőmérséklet függvényében változtatja az ellenállását. A PTC szenzorok ellenállása a hőmérséklet emelkedésével növekszik (pozitív hőmérsékleti tényező), az NTC szenzoroknál (negatív hőmérsékleti tényező) az ellenállás csökken.

Általában a PTC szenzoroknál az ellenállás értékét a 0 C-foknál adják meg, azaz egy Pt100-es szenzor 0 Celsius foknál 100 Ohmos ellenállású és C-fokonként nagyjából lineárisan 0,385 Ohm-ot változik az ellenállása. A Pt1000-es szenzor ennek pont a tízszerese, azaz 0 C-foknál 1000 Ohm-os ellenállása és a C-fokonkénti változás 3,85 Ohm. A leggyakrabban használt PTC szenzorok a Pt100 és Pt1000, de sok vezérlés használ  Pt500, Ni500, Ni1000 típusokat.
Az NTC szenzorok ellenállása a hőmérséklet emelkedésével csökken és alapértékét 25 Celsiusfokra adják meg és korántsem lineárisak mint a Platina vagy Ni szenzorok, ezért a mérési tartományuk is korlátozott, tekintve, hogy magasabb hőmérséklet  felett (általában 120-130C felett) már annyira meredek az ellenállásemelkedés a hőmérséklet függvényében, hogy csak nagyon pontatlanul lehetséges feldolgozni.
Épületgépészeti alkalmazásoknál leggyakrabban használt típus az NTC 10K (25 Celsiusfoknál 10KOhm) de gyakran találkozni NTC20K-s érzékelővel is

A pontossági osztályokat szabványok rögzítik, létezik AA, A, B, C pontossági osztály, termékeink között leginkább a B osztályút talál (+/-0,3K) amelyek maximálisan kielégítik az épületgépészeti alkalmazásoknál elvártakat.

Az különböző típusú érzékelőkre vonatkozó ellenállás táblázatot megtalálja a HASZNOS menüpont alatt.
Az ellenálláshőmérőknél két dolgot fontos még tudni. Az egyik, hogy a jelfeldolgozó elektronika által kiadott feszültség nagysága maximum akkora lehet, hogy a szenzoron átfolyó áram nagysága ne haladja meg az 1 mA-t, tekintettel az érzékelők önfűtésére
A másik, hogy az érzékelőhöz vezető kábel ellenállása hozzáadódik az szenzor ellenállásához, így a hosszabb vezeték esetén komoly eltérés lehetséges a pontos értékhez képest. Ez fokozattan igaz a Pt100-as szenzorok esetében, ahol 0,385 Ohm ellenállásnövekedés +1 C-fokot jelent, így egy 3-4 Ohmos hozzátoldott vezeték esetén a hiba már akár 10 C-fok is lehet. Ezt vagy a jelfeldolgozó elektronikában mérést követően egy konstans eltolással lehet korrigálni (ilyenkor nem vesszük figyelembe a rézvezeték hőmérsékleti együtthatóját), vagy kompenzációs vezetéket használunk, ahol a jelfeldolgozó „visszaméri” a kompenzációs vezeték ellenállását és azzal az értékkel korrigálja a mért értéket.

Kimeneti jel tekintetében a másik csoport az aktív hőmérséklet érzékelők, aminek alapja jellemzően ugyanúgy ellenálláshőmérő, viszont az érzékelőbe már be van építve egy mérőátalakító elektronika, ami valamilyen szabványos kimeneti jellé alakítja át a mért értéket, ezért ezeket nem is érzékelőknek hanem távadóknak hívják. A szabványos kimenetek általában 0(4)..20mA, 0(2)..10V vagy sok esetben valamilyen kommunikációs adatátvitel (jellemzően modbus rtu). Ezeknél a szenzoroknál magában az érzékelőkben választhatjuk ki a kimeneti értékhez tartozó tartományt, azaz pl a 0..10V-hoz  0..50C, 0..100, stb tartozzon.

Kínálatunkban professzionális hőmérséklet érzékelők közül választhat

Kínálatunkban van néhány speciális távadó, amely rendelkezik helyi kijelzéssel is, esetleg nyomógombbal, alapjel állító potenciométerrel, vagy érintőképernyős felülettel, amelyen alapjelet, üzemmódot stb. tudunk állítani. Újdonság a kijelző nélküli helyiség távadó, amiből az értékeket egy applikáció segítségével NFC kapcsolaton keresztül mobiltelefonunkon tudjuk kiolvasni.
