Hőmérséklet érzékelő

Nézet:
Sorrend:
HTF-SIL

6x50mm-es kábelhőérzékelő szilikon kábellel rozsdamentes védőhüvellyel 180°C-ig

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre

rendelhető szenzorok:
Pt100, Pt1000, Ni1000, vagy NTC1,8K, NTC5K, NTC10K, NTC20K szenzorral.

Hőmérsékleti tartományok: -10..+180C

6 455 Ft+ÁFA=8 198 Ft
Raktáron
HTF-PVC_Ni1000

6x50mm-es kábelhőérzékelő PVC kábellel rozsdamentes védőhüvellyel 105°C-ig
2 eres 3 méteres Ni1000 szenzorral

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre


Hőmérsékleti tartományok: -10..+105C

8 610 Ft+ÁFA=10 935 Ft
Raktáron
HTF-PVC_NTC10K

6x50mm-es kábelhőérzékelő PVC kábellel rozsdamentes védőhüvellyel 105°C-ig
2 eres 2 méteres NTC10K szenzorral

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre


Hőmérsékleti tartományok: -10..+105C

7 252 Ft+ÁFA=9 210 Ft
Raktáron
HTF-PVC_NTC5K

6x50mm-es kábelhőérzékelő PVC kábellel rozsdamentes védőhüvellyel 105°C-ig
2 eres 2 méteres NTC5K szenzorral

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre


Hőmérsékleti tartományok: -10..+105C

7 252 Ft+ÁFA=9 210 Ft
Raktáron
HTF-PVC_Pt100

6x50mm-es kábelhőérzékelő PVC kábellel rozsdamentes védőhüvellyel 105°C-ig
2 eres 2 méteres Pt100 szenzorral

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre


Hőmérsékleti tartományok: -10..+105C

7 467 Ft+ÁFA=9 483 Ft
RFTF

Helyiség relatív nedvesség és hőmérséklet kombinált távadó 0..10V vagy 4..20mA kimenettel.

+/-3% pontosságú (20..80% tartományban)


Az aktív hőmérséklet kimeneten felül rendelhető passzív szenzorral is, Pt100, Pt1000, Ni1000, NTC 1,8K,5K, 10K,20K, KTY81, LM235Z

40 527 Ft+ÁFA=51 469 Ft
Külföldi raktáron, szállítási idő 1,5-2 hét
RGTF-A

6x100mm-es kábelhőérzékelő üvegszálszigetelés és acél védőhálós kábellel rozsdamentes védőhüvellyel 350°C-ig.

Egyszerű felépítésű, ellenálláshőmérő levegő vagy folyadékok hőmérsékletének mérésére.
Közvetlenül folyadékba nem meríthető, védőhüvely használata szükséges.
IP65-ös védettség külön rendelésre

rendelhető szenzorok:
Pt100, Pt1000, szenzorral.

Hőmérsékleti tartományok: -10..+350C

15 093 Ft+ÁFA=19 168 Ft
Külföldi raktáron, szállítási idő 1,5-2 hét
TH-VA

Rozsdamentes acél hőmérőhüvely 1/2" külső menettel.

A hőmérők szondáinak védelmére 50mm, 100mm, 150mm hosszúságban.

Pmax= 40 bar, Tmax=600°C

1/2"-os merülő védőhüvellyel 6mm átmérőjű hőmérséklet-érzékelőkhöz
1/2"-os karmantyúba tömítve beépítve lehetővé teszi folyadékok hőmérsékletmérését.
Főbb felhasználási terület: Hőközpontok, kazánházak, technológiai fűtések ill hűtések

6 284 Ft+ÁFA=7 981 Ft
Szállítás raktárról
CH-1

CH-1 légcsatorna konzol, 6mm átmérőjű szenzorok légcsatornába történő beépítésére.

Tartozék 3 db önfúrós lemezcsavar

1 980 Ft+ÁFA=2 515 Ft
Nincs raktáron
Szállítás raktárról
CHTS-1

IP65-ös tokozású kedvező árú légcsatornába építhető ellenálláshőmérő, levegő hőmérsékletének mérésére

Pt100, Pt1000 vagy NTC10K szenzorral.
NTC20k szenzorral ( Honeywell rendszerekhez) külön rendelésre


8 030 Ft+ÁFA=10 198 Ft
Szállítás raktárról
CHWTS-1

Egyszerű felépítésű, kedvező árú légcsatornába építhető ellenálláshőmérő, levegő hőmérsékletének mérésére


szenzor típusa Pt1000, csatlakozó kábel 2 m, 2 vezetékes,



Pt100 vagy NTC10K szenzoros változatok már csak a 01CT-1xPF típusnál érhetők el

5 830 Ft+ÁFA=7 404 Ft
Szállítás raktárról

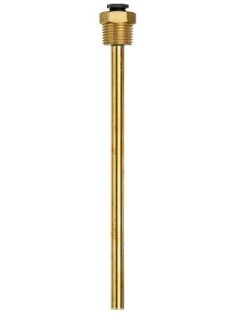

PT-C

1/2" védőhüvely

10 db felett 10% kedvezmény!
1/2"-os merülő védőhüvellyel 6mm átmérőjű hőmérséklet-érzékelőkhöz

1/2"-os karmantyúba tömítve beépítve lehetővé teszi folyadékok hőmérsékletmérését.

Főbb felhasználási terület: Hőközpontok, kazánházak technológiai fűtések ill hűtések

5 330 Ft+ÁFA=6 769 Ft

Hőmérséklet érzékelők

Az épletgépészeti rendszerek automatizálásánál, legyen szó lakossági vagy ipari felhasználásról, az egyik legfontosabb eszköz a hőmérséklet érzékelő.
Lakások, társasházak, ipari létesítmények fűtés- hűtés szabályozásához elengedhetetlen, hogy a hőmérsékletet megbízható módon lehetőség szerint nagy pontossággal mérjük és a különböző beavatkozó elemeket ennek megfelelően vezéreljük programozható vezérlők segítségével (PLC és DDC vezérlések).
Kazánok, hőszivattyúk, folyadékhűtők, hőközponti elosztók előremenő körei, radiátoros fűtések, padlófűtések, fal-és mennyezet fűtések és hűtések, használati melegvíz előállítás, légkezelő berendezések, technológiai hűtések és temperálások, csak néhány alkalmazási terület, ahol vezérléshez elengedhetetlen a használatuk.
Ugyanez ez a helyzet, ha nem szabályozásra van szükség, hanem pl. energiamegtakarítás, optimalizásás, esetleg riasztás céljából szükséges monitorozni a hőmérsékleteket egy épületben, vagy valamely technológiában.

Hőmérséklet érzékelők fajtái:

Általunk forgalmazott hőmérséklet-érzékelőket alapvetően két tulajdonságuk alapján sorolhatjuk be.

Az egyik a beépítés illetve felhasználás módja, mely szerint megkülönböztetünk többek között oldalfalra szerelhető kiviteleket, vízhőmérséklet mérőket, vagy légcsatornába szerelhetőeket.
A falra szerelhetők pl. a külső hőmérséklet érzékelők, vagy az ipari csarnokokba szánt helyiség hőmérséklet érzékelő, amelyeknél fontos a mechanikai védelem és min IP65-ös vízállóság. Külső hőérzékelőknél, amennyiben nincs lehetőség napsütésmentes helyre, általában északi oldalra elhelyezni a szenzort, kapható árnyékló tokozatú kivitel.
Lakásokba, irodahelyiségekbe az esztétikus megjelenés a fontos.

A vízhőmérséklet érzékelő lehet csőre bilincselhető kivitel, vagy a vízcsőbe épített védőhüvelybe dugható érzékelő.
A légcsatornába építhetők egy szerelőkonzol segítségével erősíthetők fel a csatorna oldalfalára, az elektromos csatlakozás kívülről történik, maga az érzékelő védőcsöve a csatornában a légáramlás útjában helyezkedik el.  Mind a víz, mind a légycsatornázható kivitelek különböző hosszban elérhetők.
Természetesen a külső, a helyiség és a légcsatorna érzékelő elérhetők kombinált kivitelben is, ahol a hőmérséklet mellett egyéb jellemzők is mérhetők, mint például relatív páratartalom, abszolút nedvesség, harmatponti hőmérséklet, CO2 tartalom, VOC- légminőség (illékony szerves vegyületek) stb.
A szenzorok másik fontos tulajdonsága a kimeneti jel fajtája.

Jellemzően két csoportba sorolhatók, aktív és passzív szenzorok.
A passzív érzékelők jellemzően ellenáláshőmérők, ahol az érzékelő elem a hőmérséklet függvényében változtatja az ellenállását. A PTC szenzorok ellenállása a hőmérséklet emelkedésével növekszik (pozitív hőmérsékleti tényező), az NTC szenzoroknál (negatív hőmérsékleti tényező) az ellenállás csökken.

Általában a PTC szenzoroknál az ellenállás értékét a 0 C-foknál adják meg, azaz egy Pt100-es szenzor 0 Celsius foknál 100 Ohmos ellenállású és C-fokonként nagyjából lineárisan 0,385 Ohm-ot változik az ellenállása. A Pt1000-es szenzor ennek pont a tízszerese, azaz 0 C-foknál 1000 Ohm-os ellenállása és a C-fokonkénti változás 3,85 Ohm. A leggyakrabban használt PTC szenzorok a Pt100 és Pt1000, de sok vezérlés használ  Pt500, Ni500, Ni1000 típusokat.
Az NTC szenzorok ellenállása a hőmérséklet emelkedésével csökken és alapértékét 25 Celsiusfokra adják meg és korántsem lineárisak mint a Platina vagy Ni szenzorok, ezért a mérési tartományuk is korlátozott, tekintve, hogy magasabb hőmérséklet  felett (általában 120-130C felett) már annyira meredek az ellenállásemelkedés a hőmérséklet függvényében, hogy csak nagyon pontatlanul lehetséges feldolgozni.
Épületgépészeti alkalmazásoknál leggyakrabban használt típus az NTC 10K (25 Celsiusfoknál 10KOhm) de gyakran találkozni NTC20K-s érzékelővel is

A pontossági osztályokat szabványok rögzítik, létezik AA, A, B, C pontossági osztály, termékeink között leginkább a B osztályút talál (+/-0,3K) amelyek maximálisan kielégítik az épületgépészeti alkalmazásoknál elvártakat.

Az különböző típusú érzékelőkre vonatkozó ellenállás táblázatot megtalálja a HASZNOS menüpont alatt.
Az ellenálláshőmérőknél két dolgot fontos még tudni. Az egyik, hogy a jelfeldolgozó elektronika által kiadott feszültség nagysága maximum akkora lehet, hogy a szenzoron átfolyó áram nagysága ne haladja meg az 1 mA-t, tekintettel az érzékelők önfűtésére
A másik, hogy az érzékelőhöz vezető kábel ellenállása hozzáadódik az szenzor ellenállásához, így a hosszabb vezeték esetén komoly eltérés lehetséges a pontos értékhez képest. Ez fokozattan igaz a Pt100-as szenzorok esetében, ahol 0,385 Ohm ellenállásnövekedés +1 C-fokot jelent, így egy 3-4 Ohmos hozzátoldott vezeték esetén a hiba már akár 10 C-fok is lehet. Ezt vagy a jelfeldolgozó elektronikában mérést követően egy konstans eltolással lehet korrigálni (ilyenkor nem vesszük figyelembe a rézvezeték hőmérsékleti együtthatóját), vagy kompenzációs vezetéket használunk, ahol a jelfeldolgozó „visszaméri” a kompenzációs vezeték ellenállását és azzal az értékkel korrigálja a mért értéket.

Kimeneti jel tekintetében a másik csoport az aktív hőmérséklet érzékelők, aminek alapja jellemzően ugyanúgy ellenálláshőmérő, viszont az érzékelőbe már be van építve egy mérőátalakító elektronika, ami valamilyen szabványos kimeneti jellé alakítja át a mért értéket, ezért ezeket nem is érzékelőknek hanem távadóknak hívják. A szabványos kimenetek általában 0(4)..20mA, 0(2)..10V vagy sok esetben valamilyen kommunikációs adatátvitel (jellemzően modbus rtu). Ezeknél a szenzoroknál magában az érzékelőkben választhatjuk ki a kimeneti értékhez tartozó tartományt, azaz pl a 0..10V-hoz  0..50C, 0..100, stb tartozzon.

Kínálatunkban professzionális hőmérséklet érzékelők közül választhat

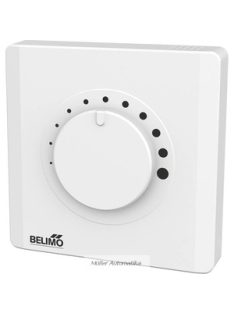

Kínálatunkban van néhány speciális távadó, amely rendelkezik helyi kijelzéssel is, esetleg nyomógombbal, alapjel állító potenciométerrel, vagy érintőképernyős felülettel, amelyen alapjelet, üzemmódot stb. tudunk állítani. Újdonság a kijelző nélküli helyiség távadó, amiből az értékeket egy applikáció segítségével NFC kapcsolaton keresztül mobiltelefonunkon tudjuk kiolvasni.
Termékeink között kizárólag olyan termékeket talál, amelynek minőségéről és megbízhatóságáról mi magunk is meg vagyunk győződve, több mint 20 éves kivitelezői gyakorlattal a hátunk mögött.
A gyártók között találja a svájci székhelyű Belimo és Sauter, az osztrák EAP-Elecric és a hazai Hvac-Controls termékeit.
